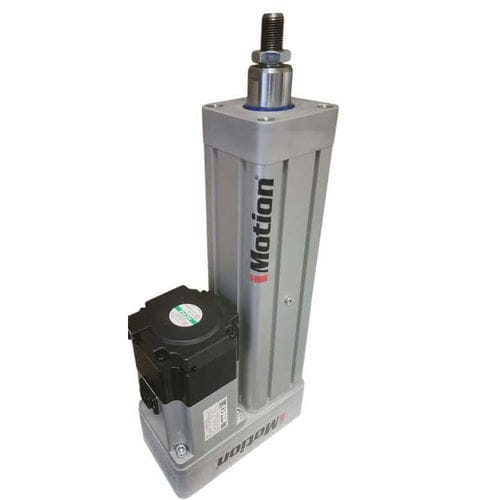

Vérin électrique IMTK 63

à vis à billesservo-moteurIP54

Aperçu
IMTK 63 est conçu pour fournir un mouvement électrique fiable aux machines compactes nécessitant une force élevée avec un coût d'investissement maîtrisé. Corps compact taille 63, deux options de vis à billes (16x5 et 16x10), montage moteur en ligne ou en parallèle et forte capacité de charge facilitent l'intégration en production à grande cadence.

Valeurs de performance clés

• Force nominale: 2000 N
• Vitesse maximale: 500 mm/s (dépend de la vis et du moteur)
• Course maximale standard: 1000 mm
• Répétabilité: <0.03 mm

Caractéristiques

• Deux options de vis à billes: 16x5 et 16x10 pour adapter force et vitesse
• Haute capacité dynamique: jusqu'à 10 700 N (selon la vis)
• Intégration machine compacte: la taille 63 convient aux conceptions compactes nécessitant plus de force
• Deux dispositions moteur: montage en ligne et montage en parallèle
• Accélération élevée: jusqu'à 12 m/s² pour des cycles à haute cadence
• Indice de protection IP65 en option (IP54 standard)

Données générales et performances des vis (tableaux)
Données générales
Taille du cylindre: 63
Pas disponible de la vis: 5 / 10 mm
Course maximale standard: 1000 mm
Accélération maximale: 12 m/s²
Répétabilité: <0.03 mm
Indice de protection: IP54; IP65 en option
Montage du moteur: en ligne ou en parallèle
Conformité: Directive Machines 2006/42/CE

Performances selon l'option vis
Taille vis: 16x5 · Capacité de charge dynamique: 8,100 N · Capacité de charge statique: 12,400 N · Vitesse maximale*: 250 mm/s · Force nominale: 2000 N
Taille vis: 16x10 · Capacité de charge dynamique: 10,700 N · Capacité de charge statique: 17,000 N · Vitesse maximale*: 500 mm/s · Force nominale: 2000 N

Remarques
* La vitesse maximale dépend de la vitesse du moteur sélectionné et des conditions d'application.

Dimensions techniques (valeurs sélectionnées)
Montage moteur en ligne (dimensions en mm)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Montage moteur en parallèle (dimensions en mm)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Options de montage et motorisation

• Montage moteur en ligne (configuration compacte en ligne)
• Montage moteur en parallèle (configuration parallèle)
• Disposition compatible avec servo/step courants du secteur; montage en ligne ou en parallèle pour une intégration flexible

Applications

• Machines d'emballage
• Automatisation d'assemblage
• Systèmes pick-and-place
• Machines OEM compactes
• Conversion de vérins pneumatiques
• Positionnement industriel léger

Caractéristiques / spécifications techniques

• Dénomination: IMTK 63
• Marque: iMotion
• Taille du cylindre: 63
• Pas de vis disponibles: 5 mm et 10 mm (options vis à billes)
• Course maximale standard: 1000 mm
• Accélération maximale: 12 m/s²
• Répétabilité: <0.03 mm
• Force nominale de fonctionnement: 2000 N
• Vitesse maximale (16x5): 250 mm/s
• Vitesse maximale (16x10): 500 mm/s
• Capacité de charge dynamique (16x5): 8,100 N
• Capacité de charge statique (16x5): 12,400 N
• Capacité de charge dynamique (16x10): 10,700 N
• Capacité de charge statique (16x10): 17,000 N
• Indice de protection: IP54 standard; IP65 optionnel pour environnements sévères
• Montage moteur: en ligne ou en parallèle
• Conformité: Directive Machines 2006/42/CE
