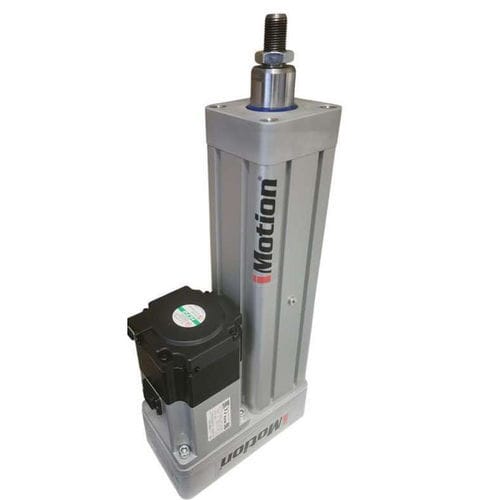

Vérin électrique IMTK 40

à visà vis à billesIP54

Présentation
L'IMTK 40 fournit un mouvement linéaire électrique contrôlé pour les machines industrielles compactes. Le corps de taille 40, les deux pas de vis disponibles et le montage moteur en ligne ou en parallèle facilitent l'intégration dans des équipements de production à encombrement réduit.

Valeurs de performance clés

• Force nominale: 900 N
• Vitesse maximale: 500 mm/s (dépend de la vis et du moteur)
• Course maximale standard: 600 mm
• Répétabilité: <0.03 mm
• Accélération maximale: 12 m/s²

Principaux atouts

• Deux pas de vis à billes (12x5 et 12x10) pour adapter force et vitesse requises
• Montage moteur en ligne ou en parallèle pour des agencements machine flexibles
• Capacité dynamique élevée (jusqu'à 5 000 N selon la vis)
• Corps compact taille 40 adapté aux espaces d'installation limités
• Accélération jusqu'à 12 m/s² pour des cycles de production à cadence élevée
• Protection IP54 de série; IP65 en option pour environnements exigeants
• Conçu conforme à la directive Machines 2006/42/CE

Spécifications techniques / Données générales
Taille du cylindre: 40
Pas de vis disponible: 5 / 10 mm
Course maximale standard: 600 mm
Accélération maximale: 12 m/s²
Répétabilité: <0.03 mm
Indice de protection: IP54 (IP65 en option)
Montage moteur: En ligne ou en parallèle
Conformité: Directive Machines 2006/42/CE

Performances selon la vis
Dimension de la vis: 12x5 — Capacité de charge dynamique: 5 000 N — Capacité de charge statique: 8 600 N — Vitesse maximale*: 250 mm/s — Force nominale: 900 N
Dimension de la vis: 12x10 — Capacité de charge dynamique: 4 400 N — Capacité de charge statique: 7 700 N — Vitesse maximale*: 500 mm/s — Force nominale: 900 N
* La vitesse maximale dépend de la vitesse du moteur et des conditions d'application.

Dimensions techniques (exemples)
Montage moteur en ligne — dimensions clés
A* : 93 mm
B : 63 mm
C : 10 mm
D : 6 mm
E : 24 mm
F : 25 mm
G : 22 mm
H : M12x1.25
I : 54 mm
J : 38 mm
K : M6
L : 60 mm

Montage moteur en parallèle — dimensions clés
A* : 93 mm
B : 42 mm
C : 10 mm
D : 6 mm
E : 24 mm
F : 25 mm
G : 22 mm
H : M12x1.25
I : 54 mm
J : 38 mm
K : M6
L : 122 mm
M : 71 mm

Applications

• Machines d'emballage
• Automatisation d'assemblage
• Systèmes pick-and-place
• Machines OEM compactes
• Remplacements / conversions de vérins pneumatiques
• Positionnement industriel léger

Remarques

• Les valeurs de vitesse sont données pour une vitesse moteur de référence de 3 000 tr/min ; la charge, la course, le temps de cycle et le montage doivent être évalués ensemble pour la sélection finale.
• Ajouter la valeur de course choisie à la dimension A pour calculer la longueur totale de l'ensemble.

Caractéristiques / spécifications techniques

• Dénomination commerciale: IMTK 40
• Taille du cylindre: 40
• Pas de vis disponibles: 5 mm, 10 mm
• Course maximale standard: 600 mm
• Vitesse moteur de référence: 3 000 tr/min (valeurs de vitesse calculées sur cette base)
• Vitesse maximale typique: jusqu'à 500 mm/s (varie selon la vis et le moteur)
• Accélération maximale: 12 m/s²
• Répétabilité: <0.03 mm
• Force nominale: 900 N
• Capacités de charge dynamique/statique (12x5): 5 000 N / 8 600 N
• Capacités de charge dynamique/statique (12x10): 4 400 N / 7 700 N
• Protection: IP54 standard, IP65 optionnel
• Options de montage moteur: en ligne ou en parallèle
• Conformité: Directive Machines 2006/42/CE
