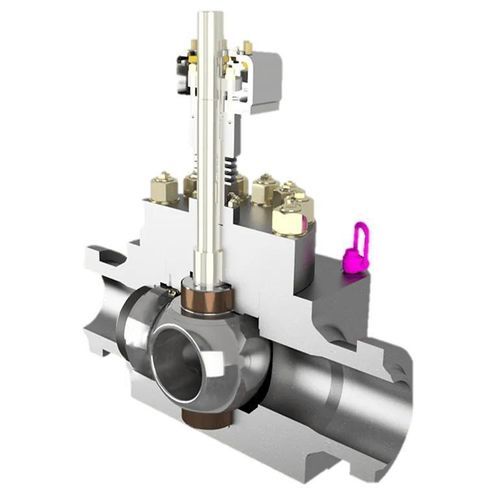

Vanne à boisseau sphérique O-Rex™

pneumatiqueélectriquede régulation

Présentation
La vanne à bille double excentrique O-Rex™ est conçue pour des applications sévères nécessitant un faible couple d'actionnement, des intervalles de maintenance prolongés et une étanchéité bidirectionnelle fiable. Elle combine la stabilité d'une conception à trunnion avec un mouvement double excentrique et une construction sans cavité pour éviter l'accumulation de pression. Des revêtements durcis et des roulements haute endurance réduisent l'usure et la maintenance. Convient aux secteurs critiques comme le pétrole & gaz, le GNL, l'hydrogène et la pétrochimie.

Principales caractéristiques

• Conception sans cavité empêchant l'accumulation de pression pour une fiabilité durable.
• Mouvement double excentrique réduisant les frottements pour un fonctionnement fluide.
• Mécanisme à siège par couple assurant une étanchéité bidirectionnelle.
• Pression maximale de service jusqu'à 430 barg.
• Accès latéral ou par le haut pour maintenance.
• Tailles de raccord disponibles de 1" à 24".
• Options de sièges métal ou souple.
• Classes de pression de 150 à 450.
• Adaptée aux services On/Off et modulants.
• Applications : GNL, raffinage, vapeur et hydrogène.
• Plage de températures d'utilisation : -254°C à +600°C.

Spécifications
Types de fluides : Hydrogène; PTA; Fluides multiphases; Vapeur; Hydrocarbures; Gaz naturel liquéfié (GNL); Gaz
Diamètre nominal (pouces) : 1 à 24
Pression maximale de service (barg) : 430
Matériaux : Acier au carbone; Acier inoxydable; Acier faiblement allié; Alliage nickel; Duplex & Super Duplex; Titane
Codes de conception : ASME B16.34; API 6D; ASME VIII Div.1; ASME VIII Div.2
Limites de température (°C) : -254 à 600
Certifications : PED; NACE; SIL3; CRN; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497

Caractéristiques / spécifications techniques

• Modèle : O-Rex™
• Fabricant / Marque : IMI Truflo Italy
• Pression maximale de service : 430 barg
• Gamme de tailles : 1" à 24"
• Matériaux disponibles : Acier au carbone, Acier inoxydable, Acier faiblement allié, Alliage nickel, Duplex & Super Duplex, Titane
• Options de sièges : Siège métallique ou siège souple
• Classes : 150 – 450
• Types de service : On/Off & Modulant
• Fluides applicables : Hydrogène, PTA, Fluides multiphases, Vapeur, Hydrocarbures, GNL, Gaz
• Plage de températures : -254°C à +600°C
• Codes de conception & conformité : ASME B16.34, API 6D, ASME VIII Div.1, ASME VIII Div.2
• Certifications : PED, NACE, SIL3, CRN, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497
