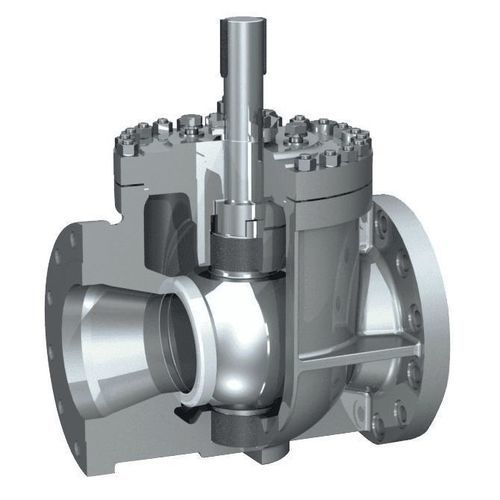

Vanne à boisseau sphérique

manuelled'isolementd'arrêt

Résumé
Vanne à boisseau à entrée supérieure (top-entry) sans ressort, monture trunnion, présentant une géométrie de siège en coin et des sièges auto-nivelants pour une étanchéité parfaite et une maintenance en ligne ; conçue pour des services sévères, hautes pressions et plages cryogéniques/haute température.

Caractéristiques principales

• Siège en coin garantissant une coupure étanche et des sièges auto-ajustants pour des performances d'étanchéité constantes.
• Conception top-entry permettant la maintenance en ligne afin de minimiser les temps d'arrêt.
• Bille montée sur trunnion pour un support robuste sous fortes différences de pression.
• Jointage résistant au feu bidirectionnel et conception anti-statique.
• Tige anti-projection pour une sécurité opérationnelle renforcée.
• Convient pour commande manuelle ou actionnée.
• Plage de température large de -254°C à +320°C selon matériaux et configuration.

Applications

• Exploration et transport pétrolier et gazier
• Industrie pétrochimique
• Installations GNL
• Usines PTA
• Service hydrogène et installations compatibles H2
• Vapeur, hydrocarbures et fluides multi‑phases

Construction et options

• Construction avec bille montée sur trunnion pour une exploitation stable en conditions sévères et haute pression.
• Sièges auto-nivelants avec géométrie de siège en coin pour une coupure étanche et une durée de vie d'étanchéité prolongée.
• Matériaux disponibles : acier au carbone, aciers inoxydables, aciers faiblement alliés, alliages de nickel, duplex & super duplex, titane ; autres alliages sur demande.
• Raccords : ANSI, NORSOK, extrémités soudées et autres options de liaison sur demande.
• Configurations optimisées pour exploitation manuelle ou automatisée (actionnée).

Performances et sécurité

• Pression de service maximale jusqu'à 250 barg selon diamètre et choix des matériaux.
• Jointage résistant au feu bidirectionnel et dispositifs anti-statique pour la sécurité en applications critiques.
• Tige anti-projection et éléments de conception pour minimiser les fuites et préserver l'intégrité en conditions sévères.

Normes et certifications

• Codes de conception : API 6D, ASME B16.34, ASME VIII Div.1, ASME VIII Div.2.
• Certifications : PED, NACE, SIL3, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497.

Fluides traités

• Gaz
• Hydrogène
• Fluides de procédé PTA
• Fluides hydrocarbures multi‑phases
• Vapeur
• Hydrocarbures
• Gaz naturel liquéfié (GNL)

Remarques
La conception top-entry permet la maintenance en ligne et réduit les temps d'arrêt ; l'adéquation aux services sévères, aux hautes pressions et aux plages cryogéniques/haute température dépend des matériaux choisis et de la configuration de la vanne.

Caractéristiques / spécifications techniques

• Nom commercial : Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• Taille du passage : 0,5" à 16"
• Pression de service maximale : jusqu'à 250 barg
• Limites de température : -254°C à +320°C (selon matériaux)
• Matériaux : acier au carbone; acier inoxydable; acier faiblement allié; alliage de nickel; duplex & super duplex; titane; autres matériaux sur demande
• Codes de conception : API 6D; ASME B16.34; ASME VIII Div.1; ASME VIII Div.2
• Certifications : PED; NACE; SIL3; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497
• Caractéristiques : Siège en coin; Sièges auto-nivelants; Bille montée sur trunnion; Tige anti-projection; Jointage résistant au feu bidirectionnel; Anti‑statique
• Commande : Options manuelle et actionnée
• Raccords : ANSI, NORSOK, extrémités soudées (et autres sur demande)
