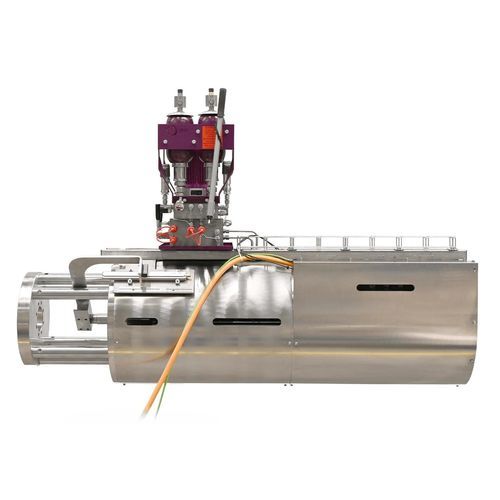

Actionneur de vanne hydraulique ELE-TRAK

électriquelinéaireà servomoteur

Présentation
ELE-TRAK est un actionneur électrique compact conçu pour le pilotage rapide et précis de vannes vapeur, eau et gaz dans les centrales et les applications pétrole & gaz. L'actionneur est entièrement autonome et ne nécessite que l'alimentation électrique et les communications, supprimant les systèmes pneumatiques ou hydrauliques externes. Une armoire de commande dédiée avec câbles préfabriqués gère la commande du moteur, la logique et les communications pour l'intégration.

Fonctionnalités et fonctionnement

• Positionnement rapide et précis des vannes via un cylindre électrique entraîné par servomoteur ou un cylindre hydraulique contrôlé par vanne proportionnelle.
• Disponible en configurations à actionnement électrique ou hydraulique avec choix d'étanchéité mécanique ou hydropneumatique.
• Fonctions de déclenchement avec modes multiples (Stay in Place, Trip Open, Trip Close) et option SIL2.
• Unité hydraulique miniature intégrée disponible pour les configurations hydrauliques.
• Protection élevée contre la corrosion avec finitions marines en option et exécutions ATEX possibles.

Applications

• Commande de vannes vapeur, eau et gaz dans la production d'électricité et les secteurs pétrole & gaz.

Documents et médias disponibles sur la page produit

• Brochure produit intitulée "ELE-TRAK Electric Actuator - Brochure" (PDF).

Caractéristiques / spécifications techniques

• Certification : PED; Machinery Directive; EMC; ROHS II
• Pression de service : 220 bar
• Température ambiante : -10 à 50 °C
• Média de service : Huile hydraulique; Fluide résistant au feu
• Options matériaux : Aluminium; Acier inoxydable; Acier au carbone
• Diamètre de cylindre : 50 à 250 mm
• Course maximale : 500 mm
• Type de conception : Double effet
• Commande manuelle : Non
