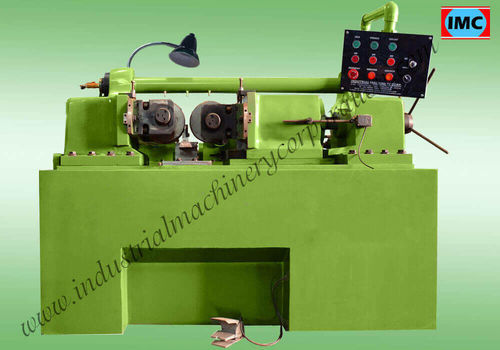

Roulage des filets à froid Hydraulic Thread Rolling Machine 2 Roll

pour la chaudronnerieindustriel

Présentation du produit
La machine de roulage de filets hydraulique à deux rouleaux Industrial Machinery Corporation (IMC) est conçue pour la formation à froid de filets extérieurs sur pièces brutes destinées à la fabrication de vis, boulons et outils. Les matrices de roulage pressent la pièce pour former le filet par déformation plastique, adaptée aux applications industrielles en grande série.

Principales caractéristiques & avantages

• Processus de roulage à froid pour la production de filets extérieurs (vis, boulons, outils).
• Construction en matériaux de qualité industrielle offrant résistance à l'abrasion et, selon les besoins, à l'eau.
• Cycle de production rapide avec conception industrielle axée sur la facilité d'utilisation et d'entretien.
• Unités testées en usine : contrôles qualité et essais fonctionnels réalisés avant expédition.
• Disponibles en plusieurs modèles pour s'adapter aux diamètres et exigences de production.

Options disponibles

• Type de filet : METRIC, BSW, UNC, ACME, Trapézoïdal, Two Start, Three Start, Others, Don't Know Exactly
• Longueur de filet maximale requise : 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• Diamètre maximal de la pièce : 25 MM, 40 MM, 50 MM, 80 MM, 100 MM, 120 MM, Others, Don't Know Exactly
• Délai d'achat : Immediately; Within a week; Within 15 days; Within a month; Others; Don't Know Exactly
• Prix attendu : champ de saisie (par l'utilisateur)

Tableau des spécifications
Hydraulic Machine Model | IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
Max. Pitch Can be Rolled (in mm) | 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
Max. Dia can be Rolled in feed (in mm) | 25 | 40 | 50 | 80 | 100 | 125
Max. Dia can be Through feed (in mm) | 16 | 28 | 35 | 40 | 64 | 76
Max. Rolling Length in feed (in mm) | 80 | 150 | 150 | 150 | 150 | 150
Max. Rolling Length Through feed | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite
Max. Outer Dia. Thread Rolls (in mm) | 200 | 200 | 210 | 230 | 250 | 270
Spindle Dia (Bore Dia) (in mm) | 54 | 54 | 69.85 | 64 | 76 | 85
Max. Rolling Force | 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
Power for Roll Spindles | 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
Power for Hydraulic Pump | 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
Power for coolant pump | 0.1 H.P. | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P

Caractéristiques / spécifications techniques

• Marque : Industrial Machinery Corporation (IMC).
• Modèles : IMC-25, IMC-40, IMC-50, IMC-80, IMC-100, IMC-120.
• Pitch max (mm) selon modèle : 2.5 → 8 mm (voir tableau).
• Diamètre max en alimentation (mm) : 25, 40, 50, 80, 100, 125 selon modèle.
• Diamètre max en traversée (mm) : 16, 28, 35, 40, 64, 76 selon modèle.
• Longueur de roulage max (alimentation) : jusqu'à 150 mm (IMC-25 : 80 mm) ; longueur en traversée : indéfinie sur tous les modèles.
• Diamètre extérieur max des rouleaux de filet (mm) : 200–270 selon modèle.
• Diamètres des broches (alésage) (mm) : 54, 69.85, 64, 76, 85 selon modèle.
• Force de roulage max : 8–40 tons selon modèle.
• Puissance d'entraînement (broches de roulage) : de 3 H.P. à 20 H.P. ; pompe hydraulique typique : 3–7.5 H.P. ; pompe de refroidissement : 0.1 H.P.
• Application principale : formation de filets extérieurs sur pièces brutes (vis, boulons, outils) par roulage à froid.
• Matériaux et construction : fabrication en matériaux de qualité industrielle pour durabilité, résistance à l'abrasion et à l'eau selon besoin.
• Exploitation : conçue pour la production en série, facilité d'utilisation et entretien ; machines testées en usine avant expédition.
