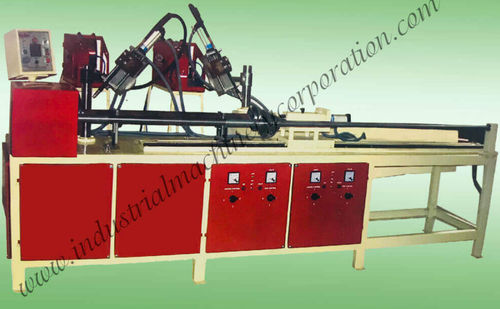

Système de soudage type inverter

pneumatiquedouble-facehorizontal

Présentation du produit
Machine de soudage de lisses horizontales conçue pour maintenir et souder simultanément les lames de lisse. L'unité serre les lames et déplace les torches de soudage par commande pneumatique. La longueur se règle par un entraînement à roue à vis pour s'adapter aux besoins d'atelier ou de chantier. Les réglages d'angle et de position permettent d'ajuster la géométrie des joints et la pénétration.

Application / Fonction
Le soudage automatique de lisses sert à assembler les lames de lisse sur tube sans joints intermédiaires, garantissant une production répétable et un alignement précis. Usage typique : fabrication d'ensembles de lisses d'échafaudage et d'éléments structurels préfabriqués en combinaison avec d'autres machines de soudage (base jack, étais intérieur, étais extérieur, cuplock, ringlock).

Spécifications (comme indiquées)
Soudage de lisse : Double-face
Alimentation électrique : Monophasé 220 V, 50/60 Hz
Vitesse : 2 à 10 tr/min
Réducteur : Variateur de fréquence AC (inverter)
Moteur : AC, 220 V, triphasé (indiqué)
Serre-torche : Pneumatique
Réglage de longueur : 500 à 2500 mm (roue à vis) ; tableau de spécifications : 150 à 2400 mm
Dimensions (ft) : L x l x H 11.3 x 2.5 x 5.3

Caractéristiques techniques

• Fonctionnement : Serrage pneumatique des lames et mouvement pneumatique des torches
• Mécanisme de réglage de longueur : Roue à vis (réglable 500–2500 mm ; tableau : 150–2400 mm)
• Réglage de l'angle de soudage : Capacité 360° pour différentes géométries de joint
• Serre-torche : Type pneumatique pour positionnement précis
• Entraînement : Variateur AC pour contrôle de la vitesse
• Moteur : AC, 220 V (triphasé indiqué)
• Plage de vitesses : 2–10 tr/min pour cycles de soudage maîtrisés
• Configuration : Soudage double-face des lisses
• Dimensions (ft) : L x l x H 11.3 x 2.5 x 5.3
