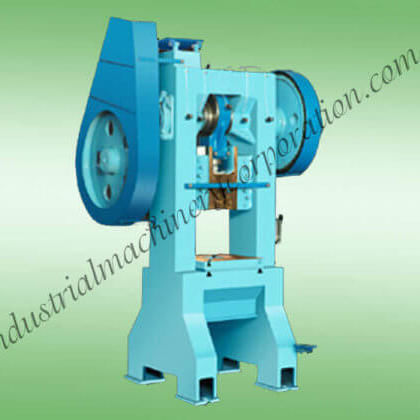

Presse mécanique

de formaged'estampagede cintrage

Présentation du produit
La presse mécanique type H est conçue pour l'emboutissage, le poinçonnage et le pliage de tôles en production industrielle. Les unités sont assemblées à partir de composants usinés avec précision et font l'objet de contrôles dimensionnels à des étapes clés pour garantir l'alignement du coulisseau et la répétabilité du cycle. Les capacités disponibles vont de 10 à 500 Ton pour couvrir les applications à poste unique et les outillages progressifs.

Options disponibles

• Épaisseur maximale de la pièce
• Force maximale requise (Ton)
• Numéro de modèle souhaité
• Prix attendu
• Délai d'achat : Immédiatement / Dans une semaine / Dans 15 jours / Dans un mois / Autre / Inconnu

Tableau des spécifications
Model | 10 Ton | 20 Ton | 30 Ton | 50 Ton | 75 Ton | 100 Ton | 150 Ton | 200 Ton | 250 Ton | 300 Ton | 400 Ton | 500 Ton
Bed Size | 300 X 350 | 350 X 400 | 400 X 450 | 450 X 500 | 550 X 600 | 600 X 650 | 650 X 700 | 750 X 800 | 800 X 850 | 900 X 950 | 1000 X 1050 | 1100 X 1100
Bed To Ram Bottom | 250 | 250 | 300 | 375 | 400 | 450 | 465 | 500 | 550 | 600 | 650 | 700
Stroke Length | 55 | 60 | 80 | 95 | 110 | 125 | 150 | 160 | 175 | 200 | 200 | 200
Gear Dia | 450 | 525 | 600 | 650 | 750 | 850 | 1000 | 1050 | 1200 | 1200 | 1200 | 1250
Crank Shaft Dia | 70 | 80 | 90 | 110 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 300
Fly Wheel Dia | 525 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1375 | 1500 | 1500
Hole in Ram Clamping Die | 25 | 28 | 32 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110
No of Stroke per minute | 55 | 55 | 50 | 50 | 45 | 40 | 40 | 35 | 30 | 25 | 20 | 20
Power Required in HP | 2 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 25 | 30 | 35
Motor (RPM) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440

Caractéristiques / Spécifications techniques

• Modèles disponibles : 10 Ton, 20 Ton, 30 Ton, 50 Ton, 75 Ton, 100 Ton, 150 Ton, 200 Ton, 250 Ton, 300 Ton, 400 Ton, 500 Ton
• Gamme de tailles de table : 300 x 350 à 1100 x 1100 mm (selon modèle)
• Gamme de courses : 55 à 200 mm (selon modèle)
• Puissance requise : 2 HP à 35 HP (selon modèle)
• Vitesse moteur : 1440 RPM (tous modèles)
• Diamètre volant : 525 à 1500 mm
• Diamètre arbre manivelle : 70 à 300 mm
• Coups par minute : 20 à 55 (selon modèle)
