Presse motorisée

mécaniquede formaged'estampage

Présentation du produit

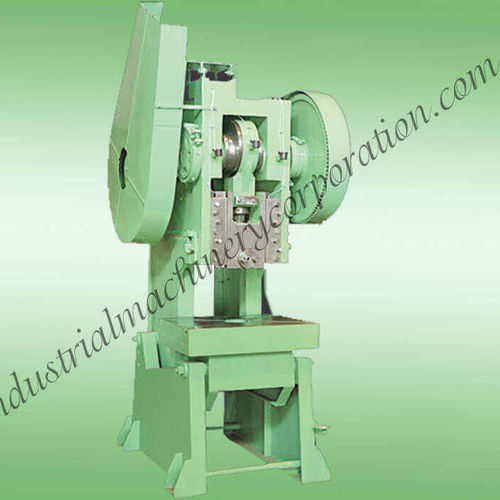

La presse mécanique de type C est une machine d'emboutissage/poinçonnage destinée aux opérations de formage et de découpe des métaux, adaptée aux productions légères à lourdes. Disponible en capacités de 5 à 250 tonnes et avec des plateaux de 275×375 mm à 850×1200 mm. Les cadres sont proposés en variantes C et H et peuvent être configurés selon les besoins (alimentation, lubrification, sécurité).

Matériaux et construction
La construction utilise des plaques d'acier roulées pour le bâti principal. Le vilebrequin est en acier allié et monté sur coussinets en bronze pour assurer une longue durée de vie et un fonctionnement fluide. Le coulisseau et le plateau sont alignés avec précision pour garantir la répétabilité des opérations. Les composants critiques sont contrôlés en production pour respecter les tolérances dimensionnelles.

Différences entre type C et type H
Le type C couvre des capacités de 5 à 250 tonnes et est généralement utilisé lorsqu'un accès ouvert à l'aire de matrice est nécessaire. Le type H, disponible de 10 à 250 tonnes, offre une rigidité accrue pour l'emboutissage lourd. Les autres caractéristiques mécaniques sont comparables entre les variantes.

Caractéristiques et options

• Systèmes de lubrification automatiques et manuels
• Équipements de sécurité et électroniques de démoulage (knock-out)
• Versions à engrenage simple ou double ; version directe (sans engrenage) également disponible
• Alimentateurs pneumatiques et interfaces de manutention
• Manchons droits et colliers de matrice disponibles

Options disponibles (sélectionnables)

• Épaisseur maximale de la pièce (information client)
• Force maximale requise en tonnes (information client)
• Modèle souhaité (information client)
• Budget estimé / prix attendu (information client)
• Échéance d'achat : Immédiatement / Sous une semaine / Sous 15 jours / Sous un mois / Autre / Incertain

Spécifications de la presse 'Type C' (tableau)

• Modèle 5 Ton — Plateau : 275 × 375 mm ; Plateau à fond de coulisseau : 225 mm ; Course : 50 mm ; Ø roue dentée : 350 mm ; Ø vilebrequin : 65 mm ; Ø volant : 475 mm ; Trou dans le coulisseau : 22 mm ; Courses/min : 60 ; Puissance requise : 1 HP ; Moteur : 1440 tr/min
• Modèle 10 Ton — Plateau : 300 × 450 mm ; Plateau à fond de coulisseau : 250 mm ; Course : 50 mm ; Ø roue dentée : 450 mm ; Ø vilebrequin : 70 mm ; Ø volant : 525 mm ; Trou : 25 mm ; Courses/min : 55 ; Puissance : 2 HP ; Moteur : 1440 tr/min
• Modèle 20 Ton — Plateau : 375 × 525 mm ; Plateau à fond de coulisseau : 250 mm ; Course : 60 mm ; Ø roue dentée : 525 mm ; Ø vilebrequin : 80 mm ; Ø volant : 650 mm ; Trou : 28 mm ; Courses/min : 55 ; Puissance : 2 HP ; Moteur : 1440 tr/min
• Modèle 30 Ton — Plateau : 400 × 600 mm ; Plateau à fond de coulisseau : 300 mm ; Course : 80 mm ; Ø roue dentée : 600 mm ; Ø vilebrequin : 90 mm ; Ø volant : 700 mm ; Trou : 32 mm ; Courses/min : 50 ; Puissance : 3 HP ; Moteur : 1440 tr/min
• Modèle 50 Ton — Plateau : 500 × 750 mm ; Plateau à fond de coulisseau : 375 mm ; Course : 95 mm ; Ø roue dentée : 650 mm ; Ø vilebrequin : 110 mm ; Ø volant : 800 mm ; Trou : 40 mm ; Courses/min : 50 ; Puissance : 5 HP ; Moteur : 1440 tr/min
• Modèle 75 Ton — Plateau : 550 × 800 mm ; Plateau à fond de coulisseau : 400 mm ; Course : 110 mm ; Ø roue dentée : 750 mm ; Ø vilebrequin : 125 mm ; Ø volant : 900 mm ; Trou : 45 mm ; Courses/min : 45 ; Puissance : 7,5 HP ; Moteur : 1440 tr/min
• Modèle 100 Ton — Plateau : 600 × 900 mm ; Plateau à fond de coulisseau : 450 mm ; Course : 125 mm ; Ø roue dentée : 850 mm ; Ø vilebrequin : 150 mm ; Ø volant : 1000 mm ; Trou : 50 mm ; Courses/min : 40 ; Puissance : 10 HP ; Moteur : 1440 tr/min
• Modèle 150 Ton — Plateau : 700 × 1000 mm ; Plateau à fond de coulisseau : 465 mm ; Course : 150 mm ; Ø roue dentée : 1000 mm ; Ø vilebrequin : 175 mm ; Ø volant : 1100 mm ; Trou : 55 mm ; Courses/min : 40 ; Puissance : 15 HP ; Moteur : 1440 tr/min
• Modèle 200 Ton — Plateau : 800 × 1150 mm ; Plateau à fond de coulisseau : 500 mm ; Course : 160 mm ; Ø roue dentée : 1050 mm ; Ø vilebrequin : 200 mm ; Ø volant : 1200 mm ; Trou : 60 mm ; Courses/min : 35 ; Puissance : 20 HP ; Moteur : 1440 tr/min
• Modèle 250 Ton — Plateau : 850 × 1200 mm ; Plateau à fond de coulisseau : 550 mm ; Course : 175 mm ; Ø roue dentée : 1200 mm ; Ø vilebrequin : 240 mm ; Ø volant : 1300 mm ; Trou : 70 mm ; Courses/min : 30 ; Puissance : 25 HP ; Moteur : 1440 tr/min

Caractéristiques techniques

• Type de produit : Presse mécanique type C
• Modèles disponibles : 5, 10, 20, 30, 50, 75, 100, 150, 200, 250 Tonnes
• Dimensions de plateau : 275×375 mm à 850×1200 mm selon modèle
• Course : 50 mm à 175 mm selon modèle
• Diamètres d'engrenage : 350 mm à 1200 mm
• Diamètres de vilebrequin : 65 mm à 240 mm
• Diamètres de volant : 475 mm à 1300 mm
• Trou dans le coulisseau : 22 mm à 70 mm
• Courses/min : 30 à 60 selon modèle
• Puissance requise : 1 HP à 25 HP selon modèle
• Vitesse moteur : 1440 tr/min pour tous les modèles listés
• Construction : bâti en tôle d'acier roulée ; vilebrequin en acier allié avec coussinets en bronze
• Personnalisation : options de lubrification, configuration d'engrenage, alimentateurs pneumatiques et équipements de sécurité
