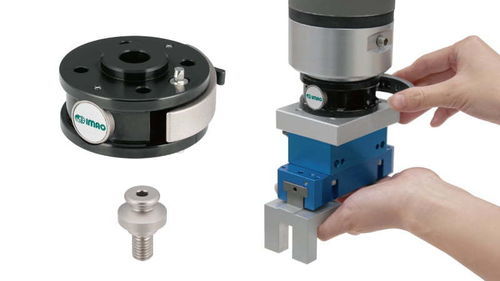

Changeur d'outil manuel

pour robotspour robot collaboratifà commande manuelle

Aperçu
Les changeurs d'outils One-Touch sont des modules de changement d'outils manuels conçus pour les robots collaboratifs. Ils permettent des changements d'outils rapides et fiables par une simple action de levier, avec un clic tactile et une sécurité intégrée. L'interface par broche de serrage prend en charge une large gamme d'outils et de préhenseurs tout en minimisant les exigences côté outil, simplifiant ainsi l'intégration sur différents systèmes robotiques.

Fonctionnement manuel simple
Les changements d'outils s'effectuent avec un seul levier — aucune alimentation en air, câblage ou outil spécial requis. Le clic tactile confirme le verrouillage sécurisé, et la sécurité intégrée réduit le risque de déclenchement accidentel lors d'interventions manuelles.

Mécanisme de verrouillage sécurisé
Des mors de serrage coniques double-face engagent la broche conique pour assurer un serrage puissant avec une faible force sur le levier. Le principe repose sur des technologies de maintien éprouvées pour garantir des performances de verrouillage cohérentes et répétables adaptées aux applications industrielles.

Conception d'outillage flexible
L'interface simple par broche de serrage permet l'intégration de nombreux types d'outils et de préhenseurs tout en conservant une géométrie minimale côté outil. Cette souplesse facilite la conception des outils et l'adaptation à différents modèles de robots.

Outillage économique
Étant donné que le côté outil nécessite uniquement une broche de serrage basique (sans connecteurs complexes), l'outillage peut être fabriqué avec moins de composants, réduisant les coûts et la complexité dans les configurations multi-outils.

Gamme

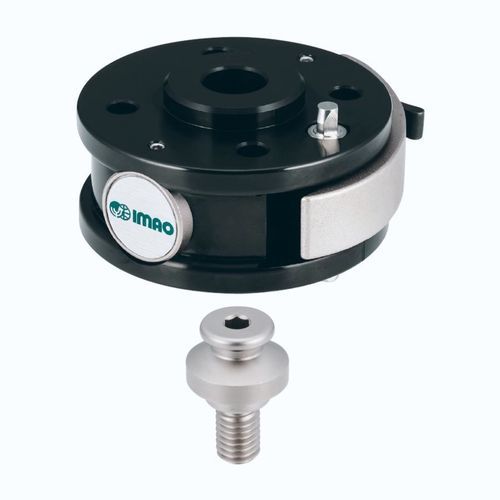

• Module côté robot — QRMTC : Montage direct sur brides robots ISO 9409-1-31.5-4-M5 et ISO 9409-1-50-4-M6 ; Verrou de sécurité actionné par levier ; Mors de serrage coniques double-face.
• Broche de serrage côté outil — QRMTC-M : Options de filetage de fixation M6 et M8 ; Interface de broche simple et compacte ; Intégration facilitée dans l'outillage personnalisé.

Multimédia
Vidéos de démonstration et produits illustrant l'action du levier, le retour tactile au verrouillage et le mécanisme de serrage en utilisation réelle.

Spécifications techniques

• Fonctionnement : Actionnement par levier manuel, sans air ni câblage requis
• Sécurité : Verrou de sécurité intégré pour aider à prévenir les libérations accidentelles
• Mécanisme de serrage : Mors coniques double-face pour engagement sur broche conique
• Interface : Interface simple par broche de serrage pour un outillage flexible
• Compatibilité de montage robot (QRMTC) : ISO 9409-1-31.5-4-M5 et ISO 9409-1-50-4-M6
• Options de broche de serrage (QRMTC-M) : Filetages de fixation M6 et M8
• Avantages : Changements d'outils manuels rapides, retour tactile au verrouillage, complexité et coût côté outil réduits
