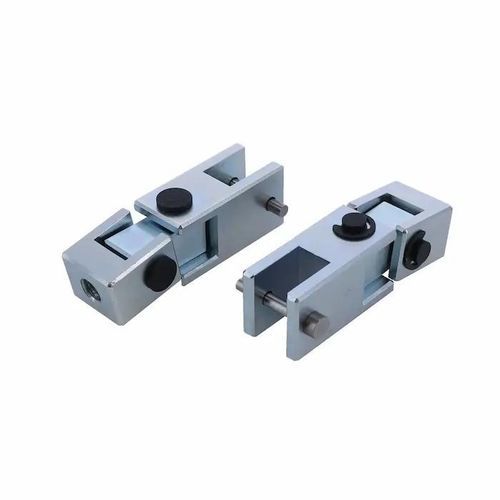

Montage d'essais d'adhérence TATJ-5000N

d'élongationadhésifpour force d'adhérence en surface

Détails du produit
Le gabarit TATJ-5000N est conçu pour mesurer la résistance adhésive en traction pour une charge maximale de 5000N. Il permet des tests conformes à la partie correspondante de la norme JIS.

• Joint libre
• Haute force

Caractéristiques

• Pour la mesure de la résistance adhésive en traction jusqu'à 5000N
• Conforme à la partie correspondante de la norme JIS
• Le mécanisme de centrage permet une application de charge uniforme et perpendiculaire pour une précision de mesure

Normes industrielles pertinentes
JIS K 6849 [1994] Méthodes d'essai pour la résistance à la traction des liaisons adhésives (partie correspondante uniquement)
Exemple de configuration de produit

• Configuration 1 (1T2006A) : Pour le test de résistance adhésive en traction utilisant le TATJ-5000N. La résistance adhésive de l'adhésif peut être mesurée. Conforme à la partie correspondante de la norme JIS. Pour des tests jusqu'à 5000N.
• Configuration 2 (1T2006B) : Pour le test de résistance adhésive en traction utilisant le TATJ-5000N. La résistance adhésive de l'adhésif peut être mesurée. Conforme à la partie correspondante de la norme JIS. Pour des tests jusqu'à 1000N.

Produits utilisés dans les configurations d'exemple

• Jauge de force numérique : ZTS-5000N (1 unité)
• Support de test motorisé : MX2-5000N (1 unité)
• Accessoire optionnel : TATJ-5000N (1 unité)
• Câble optionnel : CB-528 (1 unité)

• Jauge de force numérique : ZTS-1000N (1 unité)
• Support de test motorisé : MX2-1000N (1 unité)
• Accessoire optionnel : TATJ-5000N (1 unité)
• Accessoire optionnel : CA-F6T10 (1 unité)
• Câble optionnel : CB-528 (1 unité)

Précautions
Des pièces d'essai sont nécessaires pour chaque test. Veuillez vous référer à la fiche technique du TATJ-5000N pour plus de détails. Comme la valeur de charge peut augmenter en fonction de l'adhésif, veuillez faire attention à la surcharge. Référez-vous aux spécifications de chaque produit pour plus de détails. La configuration du produit varie en fonction de la forme et des caractéristiques de l'échantillon, ainsi que des conditions de mesure. La capacité recommandée des instruments de mesure varie en fonction de la force attendue à appliquer.
Caractéristiques / Spécifications techniques

• Nom du produit : TATJ-5000N
• Type : Gabarit de test d'adhérence en traction
• Charge maximale : 5000N
• Conformité aux normes : JIS K 6849 (partie correspondante uniquement)
• Mécanisme de centrage pour une application de charge uniforme et perpendiculaire
• Partiellement conforme aux mesures standard JIS
