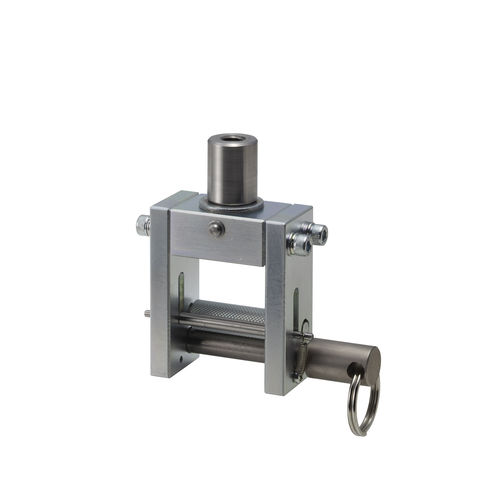

Montage d'essais d'élongation PPC-5000N

d'échantillon

Présentation
Le PPC-5000N est un accessoire destiné aux essais de traction des sangles en polypropylène (PP). Il intègre une pince de type enroulement conçue pour maintenir la sangle PP sans glissement, permettant des mesures de traction jusqu'à 5000 N. L'accessoire permet des essais conformes à la partie correspondante de la norme JIS Z1527.

Points clés / Remarques
Le système de serrage par enroulement réduit la rupture des sangles observée avec les pinces classiques et limite le glissement de l'échantillon pendant l'essai. L'unité réalise des mesures effort–déplacement ; la vitesse d'allongement ou le pourcentage d'allongement doivent être déterminés séparément.

Caractéristiques

• Pince enroulante pour fixer la sangle PP sans glissement
• Réduit la rupture de la sangle liée aux pinces de type enveloppant
• Adapté aux essais de traction jusqu'à 5000 N
• Conçu pour des mesures correspondant à JIS Z1527 (sangle en polypropylène)

Normes industrielles pertinentes
Partie correspondante de JIS Z1527 [2002] (Sangle en polypropylène)

Exemple de configuration produit
Les configurations typiques pour les essais de traction avec PPC-5000N incluent des exemples tels que les numéros d'enquête 1P2001A et 1P2001B. Caractéristiques typiques : capacité 5000 N, pinces enroulantes PPC-5000N pour éviter le glissement, logiciel fourni capable de tracer les courbes effort–déplacement.

Produits associés / Composants système typiques

• Unité d'analyse effort–déplacement : FSA-5K2-5000N-EXT (ex. quantité : 1)
• Jauge de force numérique : ZTS-5000N (ex. quantité : 1)
• Colonne d'essai motorisée : MX2-5000N-EXT (ex. quantité : 1)
• Accessoire optionnel : PPC-5000N (affiché en option, qté : 2 dans certaines configs)
• Câble optionnel : CB-528 (ex. quantité : 1)

Précautions

• Ce dispositif effectue des mesures effort–déplacement ; le pourcentage d'allongement doit être calculé séparément si nécessaire.
• Pour des sangles PP de conditionnement lourd, sélectionnez une configuration adaptée et vérifiez la capacité des instruments jusqu'à 5000 N.
• La configuration produit dépend de la forme de l'échantillon, des caractéristiques du matériau et des conditions d'essai ; confirmez les spécifications de chaque composant.
• Les échantillons présentant un grand allongement peuvent nécessiter une colonne d'essai avec une course suffisante ; vérifiez la course disponible.

Spécifications techniques

• Modèle : PPC-5000N
• Fabricant / Marque : IMADA
• Application : Essais de traction des sangles en polypropylène (PP)
• Méthode de serrage : Pince de type enroulement (conçue pour éviter le glissement)
• Capacité maximale : 5000 N
• Conformité aux normes : Partie correspondante de JIS Z1527 (Sangle en polypropylène)
• Utilisation typique : Accessoire pour systèmes d'essai effort/déplacement (utilisé avec jauges de force et colonnes d'essai)
• Sortie / Logiciel : Le logiciel fourni peut générer des courbes effort–déplacement si inclus dans la configuration
