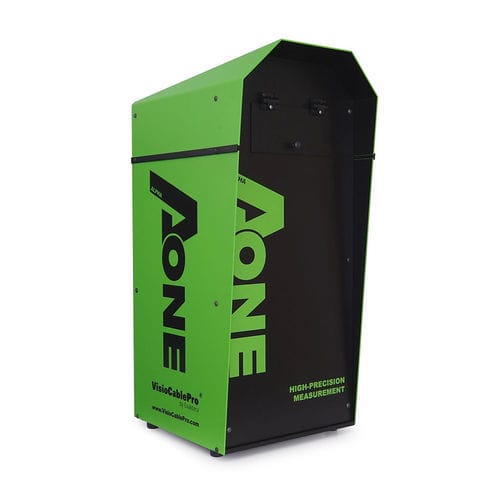

Appareil de mesure dimensionnelle AlphaOne

Aperçu
AlphaOne est un appareil compact et de haute précision pour les mesures de section de câbles et tuyaux, conçu pour une intégration sur ligne de production afin de renforcer vos processus d'assurance qualité.

Domaine d'utilisation

• Mesures de sections transversales de câbles et tuyaux avec grande précision
• Conçu pour une utilisation directement sur les lignes de production (ligne d'âme, ligne de gaine, etc.)

Détails de l'appareil

• Champ de vision adapté à chaque ligne de production
• Mesures rapides et simples avec le logiciel VELOX (inclus)
• Compatible avec tous les logiciels de base de données de la famille VCP
• Connexion possible avec divers systèmes CAQ externes
• Construction robuste et interface utilisateur conviviale
• Éclairage automatique intelligent piloté par le logiciel et mise au point fixe — fonctionnement entièrement automatique sans intervention de l'opérateur
• Résistant aux chocs et aux vibrations grâce à l'agencement optimisé des capteurs et à la répartition du poids
• Logiciel offrant des niveaux opérateur multiples (production, laboratoire, administrateur, service)
• Composants standardisés garantissant la disponibilité et des délais de livraison courts
• Intégration facile aux appareils externes ; formation minimale nécessaire

Optionnel
AlphaOne disponible en option avec PC All‑In‑One Windows

Exemples de configurations

• 401.040.01 - VCPALPHAONE-2MM (Diamètre échantillon max = 2 mm)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 mm)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 mm)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 mm)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 mm)

Spécifications techniques
Dimensions (L x P x H) : 390 x 470 x 890 mm
Poids : 28 kg
Tension d'alimentation : 100–240 V, 50–60 Hz
Consommation : 100 W max
Résolution : équivalente à 0,1% du champ d'image
Éclairage : éclairage intelligent et automatique
Caméra : solution personnalisée, 1 caméra haute résolution
Plage de mesure : jusqu'à 200 mm de diamètre extérieur max

Caractéristiques / spécifications techniques

• Nom du modèle : AlphaOne
• Fonction : mesure de section de câbles et tuyaux (compatible ligne de production)
• Diamètre extérieur mesurable : jusqu'à 200 mm selon configuration
• Logiciel inclus : VELOX
• Compatibilité : familles de bases de données VCP ; connexion à CAQ externes
• Éclairage / mise au point : éclairage automatisé piloté par logiciel, mise au point fixe, fonctionnement entièrement automatique
• Caméra : configuration personnalisée, 1 caméra haute résolution
• Résolution : ≈ 0,1% du champ d'image
• Alimentation : 100–240 V, 50–60 Hz ; 100 W max
• Dimensions (L x P x H) : 390 x 470 x 890 mm
• Poids : 28 kg
• Conception : robuste, résistante aux vibrations
• Utilisation : interface intuitive, niveaux opérateur préconfigurables
• Service & supply : composants standardisés, intégration facile, formation réduite
