Système de mesure pour câble VCPX5
de diamètrede géométriedimensionnel

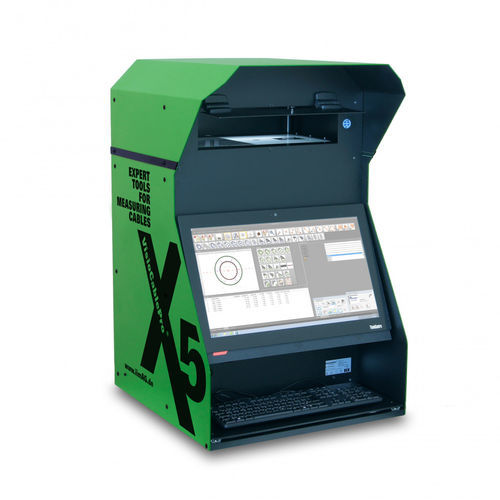

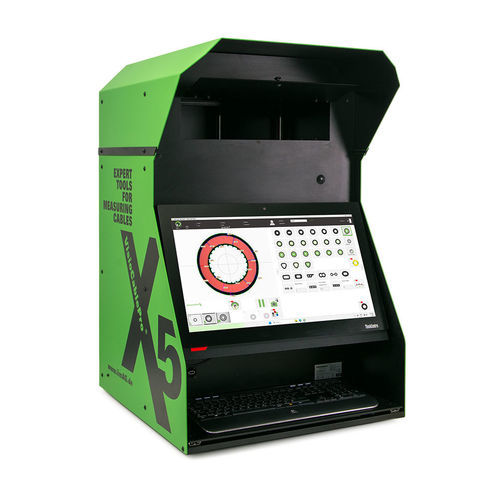

Système de mesure pour câble - VCPX5 - iiM GmbH - de diamètre / de géométrie / dimensionnel
Système de mesure pour câble - VCPX5 - iiM GmbH - de diamètre / de géométrie / dimensionnel
Système de mesure pour câble - VCPX5 - iiM GmbH - de diamètre / de géométrie / dimensionnel - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de iiM GmbH

Caractéristiques

Grandeur physique
de diamètre, dimensionnel, de géométrie
Technologie
optique, vision, par caméra
Mode de fonctionnement
autonome
Produit mesuré
pour câble
Applications
pour applications industrielles, de laboratoire, pour ligne de production, pour le contrôle qualité
Configuration
de bureau
Autres caractéristiques
de haute précision, robuste, haute résolution, via USB, configurable

Description

Présentation
L'appareil de mesure de câbles VCPX5 est conçu pour les mesures géométriques des isolations de conducteurs et des gaines. Il accepte des échantillons de câble jusqu'à un diamètre extérieur de 200 mm. Article number : 401.0020.07

Résumé
Le VCPX5 permet des mesures géométriques rapides et très précises en production de câbles. Sa construction robuste et sa manipulation simple permettent de mesurer des échantillons très petits à très grands selon la configuration optique choisie. Un port USB intégré facilite la connexion aux appareils externes.

Détails de l'appareil
  • Taille de l'objet / plage de mesure jusqu'à 200 mm (des personnalisations plus grandes possibles)
  • Processus de mesure rapide et très simple
  • Faible besoin de formation (brief opérateur environ 15 minutes sans base de données spécifique client)
  • Logiciels compatibles : VELOX (mesure), ProCable3 (système CAQ)
  • Connexion possible à divers systèmes CAQ externes (CIQ-AESA, ADVARIS, QDA-ASI-DATAMYTE, QUASAR, etc.)
  • Aucune influence de l'opérateur sur la mise au point optique préréglée; éclairage intelligent et automatique
  • Résistant aux chocs et vibrations grâce à une disposition optimisée des capteurs et une répartition équilibrée des masses
  • Le logiciel de mesure gère plusieurs niveaux d'opérateur (production, laboratoire, administrateur, service)
  • Composants standardisés assurant une sécurité d'approvisionnement et des délais de livraison réduits
  • Connexion simple aux appareils externes

Spécifications techniques
Dimensions (L x P x H) : 600 x 560 x 910 mm
Poids : 54 kg
Tension d'alimentation : 100 - 240 V / 50 - 60 Hz
Consommation : max. 100 W
Résolution : équivalent à 0,1% du champ d'image
Éclairage : éclairage intelligent et automatique
Caméras* : configurable 1–3 caméras haute résolution
Plage de mesure : jusqu'à 200 mm diamètre extérieur
Normes : IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649

* La configuration la plus adaptée ne peut être déterminée qu'en connaissant le diamètre extérieur minimum et maximum de vos échantillons
