Panneau de contrôle de température 4 canauxmultivoiemodulaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Application
- de température
- Nombre de voies
- 4 canaux, multivoie
- Autres caractéristiques
- modulaire, à microprocesseur, avec affichage
Description
Description du produit

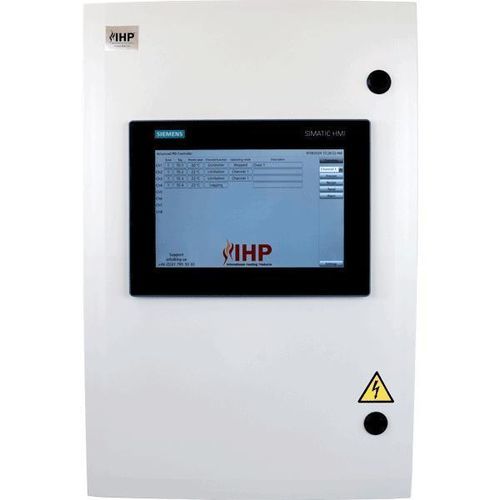

Le coffret de commande 226-ADVPID intègre un automate Siemens SIMATIC et un HMI pour assurer le contrôle de température par PID, la journalisation des données et la programmation des plages horaires des canaux. Le système est livré avec 4 canaux inclus et peut être étendu jusqu'à 32 canaux. Les canaux peuvent être configurés en désactivé, régulateur PID ou enregistrement. Les entrées capteurs acceptent PT100 (2 ou 3 fils) et sondes thermocouples types J et K (capteurs non fournis). Le coffret nécessite un module d'alimentation séparé dimensionné selon la charge du chauffe‑élément connecté.
Spécifications techniques
Boîtier extérieur : plastique
Dimensions : 600 x 400 x 200 mm
PLC : Siemens SIMATIC DP CPU 1510SP-1 PN
HMI : Siemens SIMATIC HMI MTP1000 Unified Basic
Logiciel IHP : programmes PLC et HMI standardisés pour contrôle et journalisation
4 canaux inclus (extensibles à 32 via option)
Modes de canal : désactivé, PID, régulateur et enregistrement
Connexions pour chauffages et capteurs sur borniers
Compatibilité capteurs : PT100 (2 ou 3 fils), thermocouples types J et K (capteurs non inclus)
Disjoncteur différentiel : non inclus (présomption de protection externe sur prise CEE 400V)
Manuel CE inclus
Gamme standard
Article | Description
226-ADVPID | Armoire de commande PLC PID avancée optimisée pour PT100, TC J et TC K
Options
Article | Description
226-4channels | Ajoute 4 zones de température supplémentaires (max. 32 canaux)
226-recipe | Recette/cycle de pilotage personnalisé
226-router | Routeur intégré : interface réseau Modbus TCP Server personnalisée
Caractéristiques techniques
Le coffret de commande 226-ADVPID intègre un automate Siemens SIMATIC et un HMI pour assurer le contrôle de température par PID, la journalisation des données et la programmation des plages horaires des canaux. Le système est livré avec 4 canaux inclus et peut être étendu jusqu'à 32 canaux. Les canaux peuvent être configurés en désactivé, régulateur PID ou enregistrement. Les entrées capteurs acceptent PT100 (2 ou 3 fils) et sondes thermocouples types J et K (capteurs non fournis). Le coffret nécessite un module d'alimentation séparé dimensionné selon la charge du chauffe‑élément connecté.
Spécifications techniques
Boîtier extérieur : plastique
Dimensions : 600 x 400 x 200 mm
PLC : Siemens SIMATIC DP CPU 1510SP-1 PN
HMI : Siemens SIMATIC HMI MTP1000 Unified Basic
Logiciel IHP : programmes PLC et HMI standardisés pour contrôle et journalisation
4 canaux inclus (extensibles à 32 via option)
Modes de canal : désactivé, PID, régulateur et enregistrement
Connexions pour chauffages et capteurs sur borniers
Compatibilité capteurs : PT100 (2 ou 3 fils), thermocouples types J et K (capteurs non inclus)
Disjoncteur différentiel : non inclus (présomption de protection externe sur prise CEE 400V)
Manuel CE inclus
Gamme standard
Article | Description
226-ADVPID | Armoire de commande PLC PID avancée optimisée pour PT100, TC J et TC K
Options
Article | Description
226-4channels | Ajoute 4 zones de température supplémentaires (max. 32 canaux)
226-recipe | Recette/cycle de pilotage personnalisé
226-router | Routeur intégré : interface réseau Modbus TCP Server personnalisée
Caractéristiques techniques
- Boîtier extérieur : plastique
- Dimensions : 600 x 400 x 200 mm
- PLC : Siemens SIMATIC DP CPU 1510SP-1 PN
- HMI : Siemens SIMATIC HMI MTP1000 Unified Basic
- Logiciel IHP : logiciels PLC et HMI standardisés et testés
- Canaux : 4 inclus (extensibles jusqu'à 32 via options)
- Modes des canaux : désactivé, PID, régulateur et enregistrement
- Compatibilité capteurs : PT100 (2 ou 3 fils), thermocouples types J et K (capteurs non inclus)
- Connexions chauffages et capteurs sur borniers
- Nécessite module d'alimentation séparé dimensionné selon la charge
- Disjoncteur différentiel : non inclus (suppose protection externe)
- Manuel CE inclus
