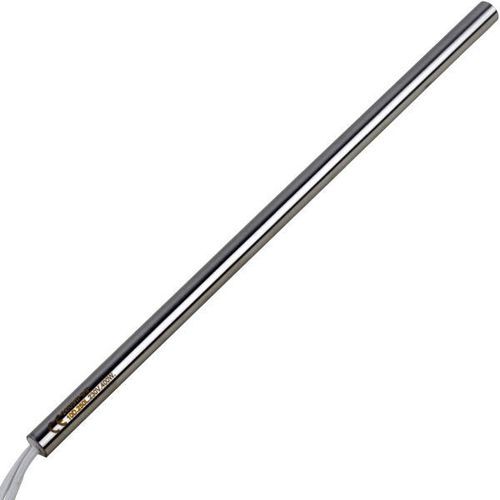

Cartouche chauffante en acier inoxydable

en Incoloyétanchetubulaire

Description du produit
La cartouche chauffante haute densité délivre une puissance très élevée par rapport à son encombrement et assure une répartition thermique uniforme sur toute l'enveloppe. Ces résistances sont conçues pour des conditions industrielles sévères : températures de process jusqu'à 750°C, vibrations, chocs et cycles thermiques fréquents.

Applications

• Chauffage d'outillage et plaques chauffantes
• Chauffage de solides et de liquides
• Processus de moulage, fusion et durcissement
• Soudure et brasage
• Chauffage d'équipements médicaux et de laboratoire

Construction et fabrication
La résistance est fabriquée en enroulant étroitement un fil résistif autour d'un noyau céramique cylindrique. Des zones de puissance multiples peuvent être obtenues selon le positionnement du fil. L'ensemble est placé dans une gaine métallique et rempli d'oxyde de magnésium pur comme isolant, puis comprimé au diamètre et tolérances requis.

• Fond soudé (opposé à la sortie des conducteurs)
• Enveloppe en acier inox
• Disque isolant en céramique
• Isolant en oxyde de magnésium compressé pur
• Fil résistif nickel/chrome 80/20
• Support en céramique
• Tête de fixation en céramique
• Conducteurs
• Pâte d'étanchéité céramique au sommet

Options
Les cartouches haute densité peuvent être équipées de capteurs/thermocouples intégrés et conçues en version étanche à la poussière et résistante à l'eau selon les besoins.

Spécifications techniques

• Charge surfacique : jusqu'à 60W/cm²
• Température de service : jusqu'à 750°C
• Alimentation : selon spécification
• Matériaux d'enveloppe : acier inox AISI304, AISI316, AISI321 ou Incoloy®
• Enveloppe TIG-soudée pour pression jusqu'à 60kg/cm²
• Fil résistif : nickel/chrome 80/20
• Tolérance de diamètre : -0,02 à -0,06 mm
• Tolérance de longueur : ±1,5%
• Tolérance de puissance : +5% / -10%
• Tolérance d'ajustement alésage : H7
• Rigidité diélectrique : 1500V 1/sec
• Fuite de courant : ≤ 0,1mA à 242V
• Capteurs intégrés optionnels : TCJ, TCK ou PT100
• Indice de protection optionnel : IP67

Connexions

• Standard (T1) — scellée avec pâte céramique résistant à la chaleur
• Plaque céramique (T2) — la plaque dépasse d'environ 3–6 mm pour éviter les courts-circuits par vibration
• Bloc de connexion (T3) — bloc céramique pour faciliter le remplacement des conducteurs
• Raccord fileté (T4) — écrou fileté pour connexion rapide; adapté aux connexions en parallèle
• Sortie côté unique (T5) / double sortie (T5b) — conducteur à une ou deux extrémités
• Fileté double (T6) / fileté double (T6b) — filetage sur une ou les deux extrémités
• Bride (T7) — bride ronde pour montage, idéale pour machines en mouvement
• Support (T7b) — support perpendiculaire pour équipements mobiles
• Raccord (T8) — raccord fileté pour chauffage de liquides; supporte la pression et peut être équipé d'un joint
• Angle renforcé (T9) — bloc de montage perpendiculaire pour retrait facile et protection
• Sortie perpendiculaire (T9 Base) — conducteurs à 90° scellés par pâte céramique
• Sortie perpendiculaire protégée (T9 PB) — protégée par tube métallique soudé
• Coude (T9 Elbow) — coude tubulaire à 90°
• 90° (T9PBe) — extension tubulaire à 90°, comprimée et remplie de pâte céramique
• Antivibration (T10) — compression d'extrémité renforcée avec réduction de diamètre pour fortes vibrations
• Externe (T11) — types de connexions externes pour toiles métalliques et tubes flexibles
• Interne (T12) — types de connexions internes pour toiles métalliques et tubes flexibles

Conducteurs et protection des câbles

• Tiges en nickel (Vn.) — broches en nickel pour faciliter le changement des conducteurs; isolées. Temp. jusqu'à 700°C
• Conducteurs en fibre de verre (P.Cv.) — conducteurs en nickel revêtus de fibre de verre et silicone extérieur. Temp. jusqu'à 350°C
• Conducteurs Teflon (P.Tf.) — résistants à l'eau pour exigences de pureté. Temp. jusqu'à 250°C
• Conducteurs en silicone (P.Sf.) — très flexibles pour mouvements et vibrations. Temp. jusqu'à 200°C
• Câble standard (P.Cs.) — 3 conducteurs avec cuivre interne. Temp. jusqu'à 200°C
• Manchon silicone (P.Fs.) — conducteurs dans manchon silicone, idéal en milieu humide. Temp. jusqu'à 200°C
• Perles céramiques (PSt.) — pour applications haute température. Conducteur intérieur en nickel. Temp. jusqu'à 600°C
• Manchon armé fibre de verre (P.Fv.) — protège les conducteurs torsadés et multiples. Temp. jusqu'à 200°C
• Toile métallique flexible (P.Tm.) — acier galvanisé (inox sur demande). Temp. jusqu'à 500°C
• Tube Vinkel (P.Tv.) — tube flexible galvanisé résistant aux chocs et éclaboussures. Temp. jusqu'à 350°C
• Tube flexible inox (P.Tvi.) — protection renforcée pour vibrations et produits visqueux. Temp. jusqu'à 600°C

Capteur/thermocouple intégré

• Capteur isolé — isolé de l'enveloppe pour éviter les interférences de potentiel terre
• Capteur à masse (grounded) — en contact direct avec l'enveloppe pour une réponse rapide
• Localisation personnalisée du capteur — position du capteur définie selon les besoins de précision et de contrôle

Caractéristiques / spécifications techniques

• Charge surfacique : jusqu'à 60W/cm²
• Température maximale de service : jusqu'à 750°C
• Matériaux d'enveloppe : acier inox AISI304, AISI316, AISI321 ou Incoloy®
• Enveloppe TIG-soudée : pression jusqu'à 60kg/cm²
• Fil résistif : nickel/chrome 80/20
• Tolérance de diamètre : -0,02 à -0,06 mm
• Tolérance de longueur : ±1,5%
• Tolérance de puissance : +5% / -10%
• Tolérance d'ajustement alésage : H7
• Rigidité diélectrique : 1500V 1/sec
• Fuite de courant : ≤ 0,1mA à 242V
• Capteurs optionnels : TCJ, TCK ou PT100
• Indice de protection optionnel : IP67
