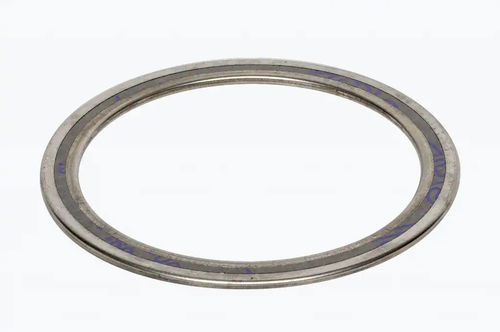

Joint plat 3885FD30rond
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- plat
- Forme
- rond
- Température limite
Max: 550 °C
(1 022 °F)Min: -269 °C
(-452 °F)- Pression limite
250 bar
(3 625,9 psi)
Description
Le matériau de base est le SIGRAFLEX® Hochdruck. En outre, le joint est doté d'un œillet intérieur et d'un œillet extérieur. Ce type de joint a été spécialement conçu pour les brides à rainure et languette.
Caractéristiques du joint DIN 28090
бVO [N/mm²] - 250
бVU 0,1 [N/mm²] - 50
m (DIN 28090) - 1,3
бBO 300 °C [N/mm²] - 200
Caractéristiques du joint ASME
m (ASME) - 2
Y [PSI] - 7300
Homologations et rapports d'essais
TA Luft 2002 (VDI 24A0/2200)
Test de sécurité incendie
VdTÜV Merkblatt Dichtung 100
Oxygène BAM
Oxygène BAM (liquide)
Gaz (DIN 3535-6)
EG 1935/2004
Formes de brides
Languette et rainure (forme TG) -
Mâle-Femelle (forme SR) -
Appareils sur mesure -
Avec barres de séparation
---
