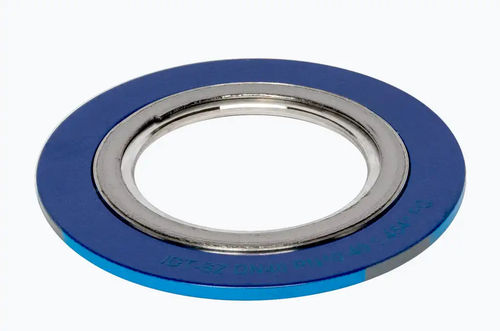

Joint plat 6712SD10

spiraléronden graphite

Le joint spiralé se compose d'une bande métallique perlée enroulée en spirale, en acier inoxydable 1.4404. Une bande de graphite [pureté 98%C] dépassant des deux côtés est insérée entre les différents enroulements. La bague de support intérieure et extérieure [bague intérieure : 1.4404, bague extérieure : acier au carbone, protégé contre la corrosion] stabilise la spirale, tandis que la bague extérieure assure également le centrage entre les boulons de la bride.Les joints spiralés sont particulièrement adaptés aux applications avec des pressions de fonctionnement élevées et des conditions de fonctionnement critiques [par exemple, des charges alternées]. Caractéristiques des joints EN 13555 Caractéristiques des joints (IDT) - Caractéristiques des joints DIN 2505 V K0×Kd [N/mm] - 30 × bd k1 [mm] - 1,4 × bd Caractéristiques des joints DIN 28090 бVO [N/mm²] - 300 бVU 0,1 [N/mm²] - 30 m (DIN 28090) - 1,4 бBO 300 °C [N/mm²] - 220 Caractéristiques du joint ASME m (ASME) - 3 Y [PSI] - 4400 Homologations et rapports d'essais TA Luft 2002 (VDI 24A0/2200) DIN EN13555 (TA Luft 2021) Test de sécurité incendie Résistance à l'explosion Oxygène BAM Oxygène BAM (liquide) Gaz (DIN 3535-6) WRAS Certificat d'eau potable HY Formes de brides Auto-centrée, face surélevée (forme IBC)
