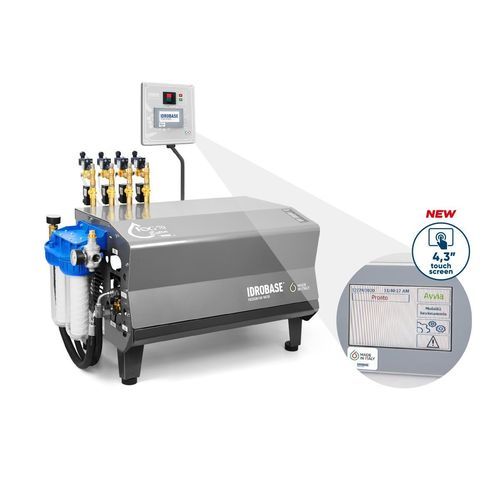

Système de brumisation industriel Fog 70 Touch

haute pression

Présentation du produit
Le Fog 70 Touch est un module de brumisation industriel haute pression (70/80 bar) conçu pour des applications industrielles de brumisation. Les configurations vont de 13 à 560 buses; alimentation 3x400V-50Hz. Module très compact, possibilité d'installer des accessoires directement sur l'unité, contrôle local via automate et écran tactile et gestion distante en option.

Caractéristiques principales

• Conception très compacte
• Possibilité d'installation d'accessoires directement sur le module
• Panneau de contrôle avec automate et écran tactile (disponible en 7 langues)
• Gestion à distance en option (kits Ethernet ou Wi‑Fi)

Points forts

• Automate et écran tactile embarqués pour piloter le module, interface disponible en 7 langues
• Contrôle à distance optionnel : interaction avec le système depuis un terminal distant (kits Ethernet ou Wi‑Fi)
• Compatible avec Sani Fog fisso

Données techniques (tableau)
CODE | Model | Pressure | Flow rate | N. nozzles* | Power 3x400V-50Hz | Weight | Preventive maintenance 750 hrs (standard) | Preventive maintenance 1500 hrs (optional)
ZX.F70T01 | FOG 70 TOUCH-1 | 80bar | 1l/min | 13* | 1,5Kw | 58kg | ZX.75IP01 | ZX.150IP01
ZX.F70T02 | FOG 70 TOUCH-2 | 80bar | 2l/min | 27* | 1,5Kw | 58kg | ZX.75IBG01 | ZX.150IBG01
ZX.F70T04 | FOG 70 TOUCH-4 | 80bar | 4l/min | 53* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T06 | FOG 70 TOUCH-6,5 | 80bar | 6,5l/min | 87* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T08 | FOG 70 TOUCH-8 | 80bar | 8l/min | 107* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T11 | FOG 70 TOUCH11 | 70bar | 11l/min | 147* | 1,5Kw | 58kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T13 | FOG 70 TOUCH-13 | 80bar | 13l/min | 173* | 2,2 Kw | 61kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T15 | FOG 70 TOUCH-15 | 80bar | 15l/min | 200* | 2,2 Kw | 61kg | ZX.75IBG08 | ZX.150IBG08
ZX.F70T18 | FOG 70 TOUCH-18 | 80bar | 18l/min | 240* | 3 Kw | 66kg | ZX.75IBG04 | ZX.150IBG04
ZX.F70T21 | FOG 70 TOUCH-21 | 80bar | 21l/min | 280* | 3 Kw | 66kg | ZX.75IBG13 | ZX.150IBG13
ZX.F70T26 | FOG 70 TOUCH-26 | 80bar | 26l/min | 347* | 4Kw | 80kg | ZX.75IBG06 | ZX.150IB06
ZX.F70T33 | FOG 70 TOUCH-33 | 70bar | 33l/min | 440* | 6,3Kw | 98kg | ZX.75IBG06 | ZX.150IBG06
ZX.F70T42 | FOG 70 TOUCH-42 | 70bar | 42l/min | 560* | 6,3Kw | 98kg | ZX.75IBG07 | ZX.150IBG07

* Le nombre maximal de buses a été calculé en utilisant une buse IT.204C avec débit 020 (0,075 l/min) à 70 bar

Caractéristiques techniques
Châssis en acier peint
Pompe professionnelle à manivelle, tête en laiton avec 3 pistons céramiques
Moteur électrique 1450 g/min, 3x400V-50Hz, S1
Clapet de décharge en laiton
Manomètre à glycérine en inox AISI 304
Électrovanne d'entrée basse pression 24V-50Hz
Électrovanne haute pression 24V-50Hz pour décharger la pression de la ligne
Interrupteur haute pression pour absence d'eau et rupture de tuyau
Interrupteur thermique général
Entrée 3/4” M
Sortie 1/2” M
Panneau de contrôle avec interrupteur thermique, automate et écran tactile pour la gestion du module
Dimensions LxPxH : 780 x 450 x 500 mm

Spécifications techniques

• Matériau du châssis : acier peint
• Type de pompe : pompe professionnelle à manivelle avec tête en laiton et 3 pistons céramiques
• Moteur : 1450 g/min, 3x400V-50Hz, S1
• Pression de service : nominale 70–80 bar selon le modèle
• Débits disponibles : de 1 l/min à 42 l/min (selon modèle)
• Buses : nombre maximal par modèle indiqué dans le tableau technique (calcul basé sur la buse IT.204C à 70 bar)
• Entrée / sortie : entrée 3/4” M, sortie 1/2” M
• Vannes et protections : clapet de décharge en laiton, manomètre à glycérine (AISI 304), électrovanne d'entrée basse pression 24V-50Hz, électrovanne de décharge haute pression 24V-50Hz, contact haute pression pour absence d'eau / rupture de tuyau, interrupteur thermique général
• Contrôle : panneau de commande embarqué avec interrupteur thermique, automate et écran tactile ; contrôle à distance en option (kits Ethernet / Wi‑Fi)
• Dimensions (LxPxH) : 780 x 450 x 500 mm
• Poids et puissance : dépendants du modèle (voir le tableau technique pour chaque code)
