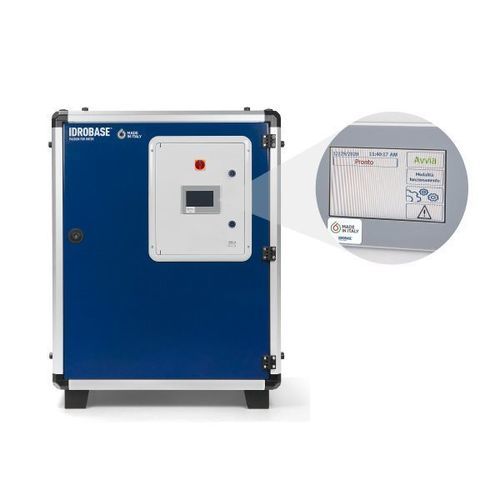

Système de brumisation industriel FOG 70 NEUTRA-ODORI

haute pression

Produit
Module de brumisation industriel FOG 70 NEUTRA-ODORI disponible avec 114 ou 186 buses, conçu pour des systèmes électriques 3x400V-50Hz.

Présentation

• Système complet incluant filtration et doseur mécanique
• Groupe pompe 950 tr/min adapté au fonctionnement continu
• Tableau de commande avec PLC et écran tactile pour gestion locale
• Possibilité de gestion à distance en option

Points forts

• OPTIONNEL : Télécommande — interaction avec le système depuis un terminal distant
• Doseur proportionnel mécanique 0,2–2%
• Tableau de commande avec PLC et écran tactile, interface disponible en 7 langues

Données techniques
CODE | Modèle | Pression | Débit | N. buses* | Puissance 3x400V-50Hz | Poids | Entretien préventif 750 h (standard) | Entretien préventif 1500 h (optionnel)
ZX.8211 | FOG 70 NEUTRA-ODORI | 70 bar | 8,6 l/min | 114 | 1,5 kW | 75 kg | ZX.75IBG02 | ZX.150IBG02
ZX.8215 | FOG 70 NEUTRA-ODORI | 70 bar | 14 l/min | 186 | 3 kW | 78 kg | ZX.75IBG13 | ZX.150IBG13

* Le nombre maximal de buses a été calculé avec une buse IT.204C débit 020 (0,075 l/min) à 70 bar.

Caractéristiques techniques

• Châssis en aluminium
• Pompe professionnelle à vilebrequin avec tête en laiton et 3 pistons en céramique
• Moteur électrique 940g/min, 3x400V-50Hz, S1
• Soupape de décharge en laiton
• Manomètre rempli de glycérine en acier inox AISI 304
• Électrovanne entrée eau basse pression 24V-50Hz
• Électrovanne haute pression 24V-50Hz pour décharger la pression de la ligne
• Interrupteur H.P. pour absence d'alimentation en eau et ruptures de tuyauterie
• Entrée 3/4" M
• Sortie 1/2" M
• Tableau de commande avec thermostat, PLC et écran tactile pour la gestion du module
• Dimensions LxPxH : 800 x 560 x 1000 mm

Options (exemples)

• ZX.2322 — Kit d'analyse de la dureté de l'eau
• ZX.0905-10 — Kit d'alimentation en eau, 10 m avec raccords rapides vissés
• ZX.1277 — Kit télécommande Ethernet pour PLC
• ZX.1279 — Kit télécommande Wi‑Fi pour PLC
• ZX.1260-24DC / ZX.1260-24AC / ZX.1260-38 — Kits collecteurs (diverses options de vannes)
• ZX.8074-RC — Kit entrée d'eau 10" + doseur 0,2-2% et stabilisateur de pression
• ZX.0302 / ZX.0302-UV-RC / ZX.0302-PUVRC — Kits entrée d'eau 10" avec/sans stérilisateur UV et stabilisateur de pression

Spécifications

• Modèle : FOG 70 NEUTRA-ODORI
• Codes disponibles : ZX.8211, ZX.8215
• Pression de fonctionnement : 70 bar
• Débits : 8,6 l/min (ZX.8211) et 14 l/min (ZX.8215)
• Nombre de buses (max) : 114 (ZX.8211) et 186 (ZX.8215) — calculé avec buse IT.204C débit 0,075 l/min à 70 bar
• Puissance (3x400V-50Hz) : 1,5 kW (ZX.8211), 3 kW (ZX.8215)
• Poids : 75 kg (ZX.8211), 78 kg (ZX.8215)
• Entretien préventif (standard 750 h) : ZX.75IBG02 (ZX.8211) / ZX.75IBG13 (ZX.8215)
• Entretien préventif (optionnel 1500 h) : ZX.150IBG02 (ZX.8211) / ZX.150IBG13 (ZX.8215)
• Matériau du châssis : aluminium
• Pompe : pompe professionnelle à vilebrequin avec tête en laiton et 3 pistons en céramique
• Spécification moteur : 940g/min, 3x400V-50Hz, S1
• Soupape de décharge : laiton
• Manomètre : rempli de glycérine, acier inox AISI 304
• Électrovannes et interrupteurs : électrovanne entrée eau 24V-50Hz ; électrovanne H.P. 24V-50Hz pour décharge de pression ; interrupteur H.P. pour absence d'eau et ruptures de tuyauterie
• Entrée/sortie : entrée 3/4" M, sortie 1/2" M
• Contrôle : thermostat, PLC et écran tactile (disponible en 7 langues)
• Dimensions (LxPxH) : 800 x 560 x 1000 mm
