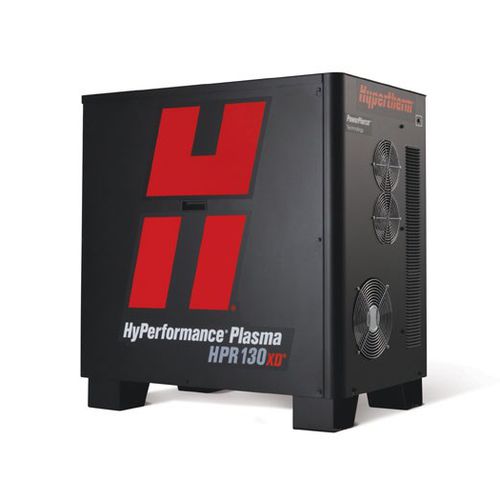

Découpeur plasma automatique HPR130XD

à haute performancepour métal

Présentation
La source de courant plasma HyPerformance HPR130XD® 130 A. Ce modèle a été fabriqué pour la dernière fois en octobre 2019 et n’est plus vendu par Hypertherm. Hypertherm continue toutefois de fabriquer les torches de remplacement, les consommables et les pièces nécessaires aux réparations d’origine. Le support technique et la documentation technique en libre-service restent disponibles pour ce modèle.

Spécifications
Capacité de coupe de l’acier doux
Sans scories / Perçage de production / Capacité de coupe maximum
16 mm (5/8 po) / 32 mm (1-1/4 po) / 38 mm (1-1/2 po)

Capacité de coupe de l’acier inoxydable
Perçage de production / Capacité de coupe maximum
20 mm (3/4 po) / 25 mm (1 po)

Capacité de coupe de l’aluminium
Perçage de production / Capacité de coupe maximum
20 mm (3/4 po) / 25 mm (1 po)

Vitesse (acier doux) — Spécifications du système au courant de sortie le plus élevé
12 mm (1/2 po) — 2200 mm/m (80 ipm)

Angle de coupe (Plage ISO 9013*)
2 – 4

Soudabilité
Prêt à souder

Gaz du processus par matériau (Plasma / protection)
Acier doux: O2/Air, O2/O2, Ar/Air
Acier inoxydable: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/Air, Ar/N2
Aluminium: H35/N2, Air/Air, H35-N2/N2, Ar/Air, Ar/N2

Intensité pendant le processus
Tous les processus ne sont pas disponibles pour tous les matériaux
30 – 130 A

Ressources (manuels et documents disponibles)

• Cartouche HPR – Simplifiez votre procédé de coupe (Révision 3) — Document disponible en français
• HPR130XD Manual Gas – Manuel d’instructions (Révision 3) — Français
• HPR130XD Auto Gas – Manuel d’instructions (Révision 3) — Français

Torches et consommables — Cartouche HPR
La cartouche HPR en une pièce pour systèmes HPRXD remplace plusieurs consommables traditionnels par un seul élément afin d’obtenir des changements plus rapides, des commandes simplifiées et moins d’erreurs. La cartouche nécessite un nouveau corps de torche, un nouveau tube d’eau et une nouvelle buse de protection. Le corps de torche de la cartouche HPR se branche directement sur une prise HPRXD standard (référence 220705).

Cartouche HPR — tableau résumé
Procédé pour l’acier doux | Buse de protection | Cartouche | Tube d’eau | Corps de la torche
80 A (coupe standard)* | 420708 | 420803 | 420728 | 420729
130 A (coupe standard)* | 420708 | 420705 | 420728 | 420729

Kits de cartouche (exemples)
Kit de démarrage pour torche — 528101 (comprend corps de la torche 420729, tube d’eau 420728, buse de protection 420708)
Kit : Torche pour cartouche à joint torique — 528107
Kits de cartouches 3 pièces — 528102 (Cartouche 80 A), 528103 (Cartouche 130 A), 528105 (cartouches intensités multiples : 80 A, 130 A, 260 A)

Consommables standards HPR130XD — Aperçu et références
Acier doux (consommables 130 A – exemples par tension)
Tension | Buse de protection | Protecteur | Buse de protection de la buse | Buse | Diffuseur | Électrode | Électrode SilverPlus | Tube d’eau
30 A | 220747 | 220194 | 220754 | 220193 | 220180 | 220192 | — | 220340
50 A | 220747 | 220555 | 220754 | 220554 | 220553 | 220552 | — | 220340
80 A | 220747 | 220189 | 220756 | 220188 | 220179 | 220187 | 420566 | 220340
130 A | 220747 | 220183 | 220756 | 220182 | 220179 | 220181 | 220665 | 220340

Acier inoxydable (consommables 130 A – exemples)
45 A | 220747 | 220202 | 220755 | 220201 | 220180 | 220308 | — | 220340
60 A HDi | 220747 | 220815 | 220814 | 220847 | 220180 | 220339 | — | 220340
80 A | 220747 | 220338 | 220755 | 220337 | 220179 | 220339 | — | 220340
130 A | 220747 | 220198 | 220755 (H35) | 220197 | 220179 | 220307 | — | 220340

Aluminium (consommables 130 A – exemples)
45 A | 220747 | 220202 | 220756 | 220201 | 220180 | 220308 | — | 220340
130 A | 220747 | 220198 | 220755 (H35) | 220197 | 220179 | 220307 (H35) | — | 220340

Kits de démarrage pour consommables (exemples)
Kit de démarrage acier doux HPR130XD (130 A et moins) — Réf. 228420 (contient tous les consommables et accessoires nécessaires pour la coupe d’acier doux à 130 A et moins)
Kit de démarrage acier doux HPR130XD chanfrein (130 A et moins) — Réf. 428626
Kit de démarrage aluminium et acier inoxydable HPR130XD (130 A et moins) — Réf. 228421

Informations supplémentaires
Le produit est présenté comme une ancienne source de courant (modèle discontinu). Les consumables, torches et pièces de rechange d’origine continuent d’être fabriqués. La documentation technique et les manuels d’instruction sont disponibles pour le libre-service.

Caractéristiques / spécifications techniques

• Marque: Hypertherm
• Ligne: HyPerformance
• Modèle: HPR130XD
• Statut: Ancienne source de courant (discontinué, dernière fabrication octobre 2019)
• Courant de fonctionnement: 30 – 130 A
• Capacité de coupe acier doux: perçage 16 mm; coupe max 38 mm
• Capacité de coupe acier inoxydable: perçage 20 mm; coupe max 25 mm
• Capacité de coupe aluminium: perçage 20 mm; coupe max 25 mm
• Vitesse (acier doux) au courant maxi: 12 mm — 2200 mm/m (80 ipm)
• Angle de coupe (ISO 9013): 2 – 4
• Gaz compatibles: O2, Air, Ar, N2, H35 et mélanges selon matériau
• Consultation documentation: manuels et guides produits (manuels d’instruction, brochures, guides consumables)
