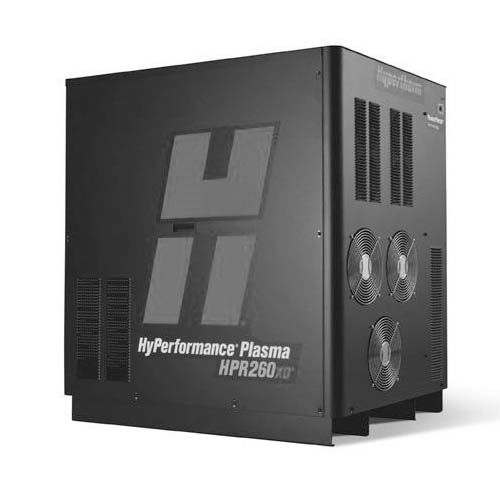

Découpeur plasma automatisé HPR260XD®

à haute performanceà grande vitessepour métal

Présentation
Conçu et fabriqué pour un rendement et une productivité maximum dans les opérations de coupe mécanique, le système plasma polyvalent HPR260XD HyPerformance apporte une qualité de coupe HyPerformance inégalée depuis des matériaux fins jusqu’aux matériaux plus épais. La source de courant est conçue pour des opérations de coupe mécanique et offre des performances optimisées pour l’acier doux, l’acier inoxydable et l’aluminium.

Statut
La dernière source de courant plasma HPR260XD® HyPerformance® de 260 A a été fabriquée en octobre 2019 et n’est plus vendue par Hypertherm. Les torches de remplacement, les consommables et les pièces nécessaires aux réparations d’origine continuent d’être fabriqués. Le Service technique continue de soutenir ce modèle et la documentation technique est disponible dans la bibliothèque de documents produits.

Spécifications principales
Capacité de coupe de l’acier doux
Sans scories / Perçage de production / Capacité de coupe maximum
32 mm (1-1/4 po) / 38 mm (1-1/2 po) / 64 mm (2-1/2 po)

Capacité de coupe de l’acier inoxydable
Perçage de production / Capacité de coupe maximum
32 mm (1-1/4 po) / 50 mm (2 po)

Capacité de coupe de l’aluminium
Perçage de production / Capacité de coupe maximum
25 mm (1 po) / 50 mm (2 po)

Vitesse (acier doux)
Spécifications du système au courant de sortie le plus élevé
12 mm (1/2 po) — 3850 mm/min (145 po/min)

Angle de coupe
Plage ISO 9013* — 2 – 4

Soudabilité
Prêt à souder

Gaz du procédé par matériau (Plasma / protection)
Acier doux — O2/Air, O2/O2, Ar/Air
Acier inoxydable — H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/Air, Ar/N2
Aluminium — H35/N2, Air/Air, H35-N2/N2, Ar/Air, Ar/N2

Intensité pendant le processus (Coupe)
Tous les processus ne sont pas disponibles pour tous les matériaux.
30 – 260 A

Cartouche HPR et kits (récapitulatif)
La cartouche HPR remplace plusieurs consommables traditionnels par un élément unique pour simplifier l’utilisation et réduire le nombre de changements. Les cartouches sont vendues en paquets et sont destinées aux systèmes HPRXD.

• Cartouche HPR — remplace 5 consommables traditionnels; nécessite nouveau corps de torche, nouveau tube d’eau et nouvelle buse de protection; corps de torche pour cartouche se branche sur une prise HPRXD standard.
• Cartouches vendues en paquets de 10 pour les partenaires.

Tableau récapitulatif : cartouche (exemples par intensité)
80 A (coupe standard) — Buse de protection: 420708 / Cartouche (paquet de 10): 420803 / Tube d’eau: 420728 / Corps de la torche: 420729
130 A (coupe standard) — Buse de protection: 420708 / Cartouche: 420705 / Tube d’eau: 420728 / Corps de la torche: 420729
260 A (coupe standard/coupe chanfreinée) — Buse de protection: 420708 / Cartouche: 420715 / Tube d’eau: 420728 / Corps de la torche: 420729

Kits de cartouche (exemples)

• Kit de démarrage pour torche — réf. kit: 528101 (comprend corps de torche 420729, tube d’eau 420728, buse de protection 420708)
• Kits de cartouches 3 pièces — réf. 528102 (Cartouche 80 A: 420803), 528103 (Cartouche 130 A: 420705), 528104 (Cartouche 260 A: 420715)
• Kit multi-intensités — réf. 528105 (inclut cartouches 80 A, 130 A et 260 A)

Consommables standards HPR260XD (récapitulatif par matériau)
Les consommables standards sont fournis pour différentes tensions/courants et applications (coupe standard, chanfrein). Pour chaque matériau (acier doux, acier inoxydable, aluminium) il existe des références de : buse de protection, protecteur, buse de protection de la buse, buse, diffuseur, électrode, électrode SilverPlus (selon tension) et tube d’eau.

Exemples (acier doux — consommables 260 A)
Buse de protection: 220637 / Protecteur: 220764 / Buse de protection de la buse: 220760 / Buse: 220439 / Diffuseur: 220436 / Électrode: 220435 / Électrode SilverPlus: 220668 / Tube d’eau: 220340

Kits de démarrage consommables (exemples)
Kit de démarrage acier doux HPR260XD (260 A et moins) — réf. 228422 — contient tous les consommables et accessoires nécessaires pour la coupe d’acier doux à 260 A et moins.
Kit de démarrage aluminium et acier inoxydable HPR260XD (260 A et moins) — réf. 228423.
Kit de démarrage chanfrein acier doux HPR260XD (260 A et moins) — réf. 428627.

Documentation
Manuels et brochures produits disponibles (PDF) dans la bibliothèque de documents produits (références de documents et dates de mise à jour internes présentes sur la page produit).
