Progiciel de visualisation Design2Fab 6

de transfert de donnéesimport/export de donnéespour formage de tôle

Présentation

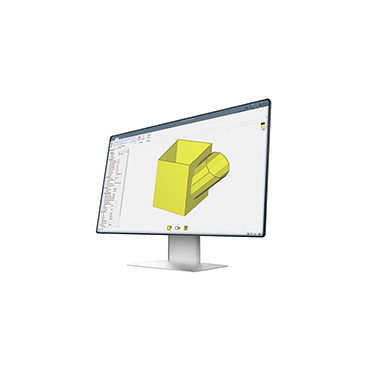

Design2Fab® est un logiciel de traçage sur tôle permettant de créer rapidement des conduits CVC, des raccords mécaniques et des raccords spécialisés pour des applications industrielles, commerciales et de couverture. Conçu pour réduire le temps de développement des tracés à plat, il permet aux fabricants de tôlerie, ateliers CVC et entrepreneurs MEP de générer des tracés complexes en quelques minutes et d’améliorer l’ajustement des pièces sur chantier.

Avantages

• La différence Hypertherm : développé par des spécialistes de la découpe avec 50 ans d’expérience et plus de 160 brevets liés aux technologies de coupe.
• Facilité d’utilisation : bibliothèque de gabarits complète, utilisable immédiatement, même par des débutants.
• Flexibilité : export des modèles en DXF pour l’anidage et la découpe automatisée, en HPGL pour l’impression sur traceur, ou traçage manuel via coordonnées XY ou triangulation.
• Intégration ProNest : connexion native avec Hypertherm ProNest® et technologie SureCut™.
• Support technique illimité : accès aux ingénieurs de service Hypertherm inclus.

Fonctionnalités standard

• Conception complète des raccords : grande bibliothèque de raccords personnalisables ; vérification en 3D ; vue de mise en plan 2D des modèles.
• Choix de sortie : export DXF pour anidage/découpe automatisée ; export HPGL pour impression/decoupe manuelle.
• Configuration simplifiée des travaux : gestionnaire de tâches pour zones multi-niveaux ; copie de raccord ou de zone ; standards d’atelier entièrement personnalisables (basés SMACNA/DIN) ; types de joints et coutures personnalisés ; listes personnalisées (doublures, wraps, mastics, raidisseurs, ailes, suspentes) ; listes de cisailles et calcul des tailles brut.
• Rapports détaillés : rapports de fabrication de modèles, FabSheet avec modèles, consommation de métal/warp, listes de pièces (vanes, supports, raidisseurs).

Configuration requise
Internet : connexion requise pour licence par abonnement
CPU : processeur 1,3 GHz ou supérieur (3 GHz recommandé)
Mémoire : 4 Go RAM (8 Go recommandé)
Affichage : écran VGA, minimum 256 couleurs, résolution 1024 x 768
Espace disque : 1 Go d’espace disponible
Système d’exploitation : Microsoft® Windows® 10 (32 ou 64 bits)

Ressources / Manuels

• Brochure famille de logiciels CAD/CAM - A4 (PDF, mise à jour 29/04/2024)
• Fiche technique Design2Fab - A4 (PDF, mise à jour 22/09/2022)

Caractéristiques techniques

• Nom du modèle : Design2Fab 6
• Marque : Hypertherm
• Sorties : DXF, HPGL
• Intégration : ProNest® (SureCut™)
• Conception : bibliothèque de raccords personnalisable, vérification 3D, mise en plan 2D
• Gestion des travaux : gestionnaire multi-niveaux, standards personnalisables, listes (cisailles, raccords, détails, cornières, doublures)
• Reporting : fabrication de modèles, FabSheet, rapports de consommation
• Licence : abonnement (connexion Internet requise)
• Prix indicatif : 79,99 $ par utilisateur/mois (essai 7 jours)
