Machine de découpe laser à fibre S6022

pour acier inoxydablepour acier au carbonede tubes

Présentation

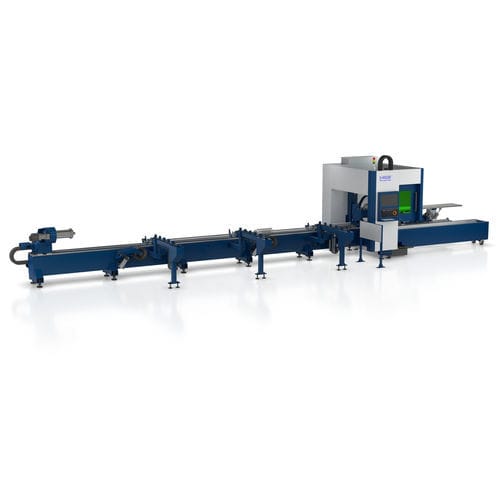

La machine de découpe laser à fibre pour tubes Hymson S-6022 est une coupeuse CNC à structure latérale conçue pour la découpe précise et à grande vitesse de tubes ronds, carrés, rectangulaires et ovales en acier carbone ou inoxydable.

Fonctions principales

• Corps d'outil suspendu latéralement associé à un mécanisme d'alimentation automatique pour améliorer l'efficacité de traitement.
• Vitesse et précision optimisées pour la découpe de tubes de petit et moyen diamètre.
• Mandrin pneumatique entièrement scellé et de type intégral assurant une grande stabilité de serrage, une précision d'usinage élevée et une protection contre la poussière.
• Course du mandrin jusqu'à 220 mm ; plage de traitement : tube rond Φ10 mm ~ Φ220 mm ; tube carré 10 mm ~ 150 mm.
• Système de découpe professionnel FSCUT3000 intégrant des fonctions spécifiques aux tubes.
• Système de chargement optionnel entièrement automatique ou semi-automatique pour réduire la main-d'œuvre.
• Option de gestion des queues courtes pour maximiser l'utilisation des tubes.

Indices de performance
Modèle d'équipement : Machine de découpe laser de tubes S-6022
Plage de traitement : Tube rond Φ10 mm ~ Φ220 mm ; Tube carré 10 mm ~ 150 mm
Type de matériau : Acier au carbone ou acier inoxydable (rond, carré, rectangulaire, ovale)
Longueur d'alimentation maximale : 6200 mm
Longueur maximale de coupe : 3000 mm
Poids maximal d'un tube : 300 kg (50 kg/m)
Queue : ≥210 mm/10 mm
Déplacement (machine-outil) : Axe Y 0–6200 mm ; Axe X 0–250 mm ; Axe Z 0–180 mm
Précision de positionnement XY : ±0,03 mm/m
Précision de répétition XY : ±0,03 mm
Vitesse de rotation du mandrin : 100 tr/min
Dimensions machine : 12 m x 3 m x 2,8 m

Structure de la machine

• Bed standard traité par recuit après soudage ; portique long usiné en une seule passe pour une grande précision.
• Planéité et rectitude des rails ≤ 0,05 mm/m ; rugosité de surface maximale Ra 1,6.
• Support à roue de réduction amélioré pour éviter les vibrations des tubes fins et accroître la précision de coupe.
• Force de serrage maximale 300 kg ; mandrins avant et arrière à structure totalement étanche anti-poussière pour éviter les blocages.
• Structure intégrale inclinée-horizontale pour faciliter l'alimentation et réduire le temps de mise en place ; mâchoires de serrage à double rouleau standard pour une haute précision.
• Unité d'alimentation automatique prenant en charge des longueurs jusqu'à 6 m et plusieurs profils de tubes (rond, carré, rectangulaire).

Système CNC
Le système de contrôle FSCUT3000, basé sur Windows 10, communique via EtherCAT et intègre des modules dédiés à la découpe laser tube. Interface claire avec écran tactile et clavier/souris sans fil pour une utilisation facilitée.

Caractéristiques techniques

• Modèle : S-6022
• Plage de traitement : Tube rond Φ10 mm ~ Φ220 mm ; Tube carré 10 mm ~ 150 mm
• Matériaux : Acier au carbone, acier inoxydable (rond, carré, rectangulaire, ovale)
• Longueur d'alimentation max : 6200 mm
• Longueur de coupe max : 3000 mm
• Poids max par tube : 300 kg (50 kg/m)
• Queue : ≥210 mm / 10 mm
• Déplacements : Y 0–6200 mm ; X 0–250 mm ; Z 0–180 mm
• Précision positionnement XY : ±0,03 mm/m
• Précision répétition XY : ±0,03 mm
• Vitesse mandrin : 100 tr/min
• Dimensions : 12 m x 3 m x 2,8 m
• Contrôle CNC : FSCUT3000 (Windows 10, EtherCAT, écran tactile)
