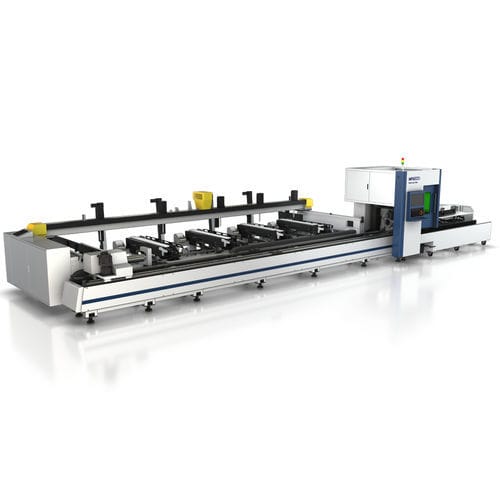

Machine de découpe laser à fibre MP6022D

pour métalde tubesCNC

Présentation
La série MP6022D de Hymson est une solution de découpe laser à fibre pour tubes, conçue pour des opérations de production à haute efficacité et haute précision. Le poste accepte des options de chargement semi‑automatique ou entièrement automatique selon l'organisation d'atelier.

Points forts

• Vitesse élevée et précision pour la découpe de tubes petits et moyens
• Mandrin pneumatique entièrement étanche assurant un serrage stable et une meilleure protection contre la poussière
• Logiciel d'imbrication standard pour optimiser l'utilisation des matériaux
• Système de coupe FSCUT intégrant les fonctions spécifiques de découpe tube
• Options de chargement semi‑automatique ou entièrement automatique pour réduire la main‑d'œuvre
• Option queue courte pour maximiser le rendement du tube

Structure de la machine
Structure soudée plaque‑tube. Le bâti principal est recuit pour éliminer les contraintes internes. Planéité/rectitude des surfaces de guidage ≤0,05 mm ; rugosité maxi 0,8.

Mandrin pneumatique entièrement étanche
Mandrin haute précision à course complète, forte force de serrage, grande course, faible inertie et grande vitesse de rotation. Le mandrin arrière bénéficie d'une structure entièrement scellée anti‑poussière.

Support auxiliaire
Roues à diamètre variable empêchant le balancement du tube en rotation rapide, garantissant la précision de rotation pendant la coupe et servant de guidage durant l'alimentation.

Mécanisme de déchargement
Plateforme retournante élévatrice de type servo pour réduire le balancement pendant la rotation et s'adapter automatiquement aux différentes tailles de tubes, améliorant l'efficacité du déchargement.

Configuration MP6022D — Chargement semi‑automatique

• Tubes circulaires : φ15 mm ~ φ120 mm
• Tubes carrés/rectangulaires : □15 mm ~ □120 mm
• Longueur d'alimentation : 6200 mm
• Poids max de chargement : 500 kg
• Surface au sol indicative : 7000 mm x 3000 mm

Configuration MP6022D — Chargement entièrement automatique

• Tubes circulaires : φ15 mm ~ φ180 mm
• Tubes carrés/rectangulaires : □15 mm ~ □140 mm
• Longueur d'alimentation : 3000–6200 mm
• Poids max de chargement : 2000 kg
• Surface au sol indicative : 8000 mm x 4000 mm

Système CNC
Système de contrôle FSCUT (base Windows 10) communiquant via EtherCAT. Interface tactile simple, prise en main facilitée avec clavier et souris sans fil.

Pourquoi choisir Hymson

• Système d'extraction intelligent localisé sur la zone de coupe
• Contrôle intelligent du gaz : économies jusqu'à 50 %
• Autofocus : centrage rapide et précis
• Lubrification automatique complète pour engrenages et crémaillères
• Installation, formation et support par ingénieurs formés en usine

Caractéristiques / spécifications techniques

• Modèle : MP‑6022D / MP6022D
• Plage tubes (chargement automatique) : Circulaires Φ15–Φ180 mm ; Carrés/rectangulaires □15–□140 mm
• Plage tubes (chargement manuel) : Circulaires Φ10–Φ220 mm ; Carrés/rectangulaires □10–□150 mm
• Longueur résidu de coupe : ≥210 mm / 100 mm
• Poids max d'un tube : 300 kg
• Surface au sol indicative : 12000 mm x 3000 mm (selon configuration)
• Vitesse positionnement X/Y : 60 m/min ; accélération : 1,0 g ; précision : 0,03 mm
• Vitesse positionnement Z : 60 m/min ; accélération : 2 g ; précision : 0,03 mm
• Axes B1/B2 : rotation infinie 100 tr/min ; accélération angulaire 100 rad/s²
