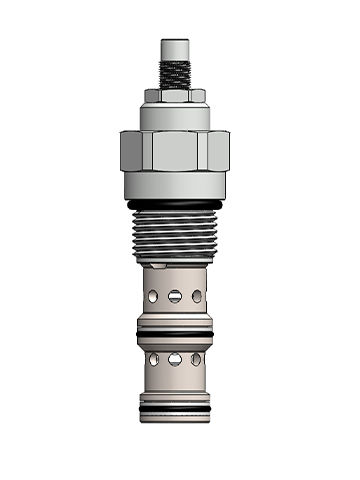

Soupape de décharge haute pression HPR12-S6

de régulationcartouchehydraulique

Un détendeur/régulateur de pression hydraulique à cartouche vissée, piloté, à tiroir, avec pilote interne et chaîne à chambre à ressort interne pour un dispositif de régulation de pression pour les circuits secondaires. Il est destiné à être utilisé dans des circuits à débit d'entrée stable. Fonctionnement En régime permanent, le HPR12-S6 permet le passage bidirectionnel du débit de ② à ①. Lorsqu'une pression prédéterminée est atteinte à ① , la cartouche se déplace vers le haut pour restreindre le débit d'entrée à ② , régulant ainsi la pression ① pour maintenir la pression à ① stable.La chambre à ressort se vide constamment à ➂ pour empêcher la pression à ③ d'avoir un impact sur le tiroir. Dans ce mode, lorsque la pression à ① dépasse la pression de réglage, le tiroir se déplace pour soulager ① à ➂, jusqu'à ce que la pression à ① regagne la pression de réglage. Caractéristiques Réponse rapide et souple aux changements de pression. Les réglages ne peuvent pas être annulés par la soupape. Le clapet et la cage sont trempés pour une longue durée de vie. Cavité courante dans l'industrie. Débit : voir tableau des performances Plages de ressorts standard : Valeur de préréglage par défaut : 50% de la pression nominale Filtration : Valeur nominale maximale : 10 μm (NAS 8), ISO4406 19/17/14 Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : VC12-3 Outil de cavité : T/H12-3RC-T-G (brut), T/H12-3FM-T-G (finition) Kit de siège : SK12-3X -BM
