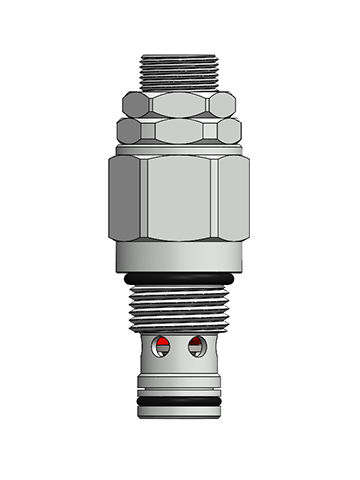

Soupape de décharge hydraulique HRV09-P0

standardcompactede contre pression

Soupape de sûreté hydraulique à vis, de type cartouche, à action directe et à clapet, utilisée comme dispositif de limitation de pression dans les circuits hydrauliques nécessitant une réponse rapide et une faible hystérésis. Fonctionnement La HRV09-P0 bloque le débit de ①à② jusqu'à ce qu'une pression suffisante à ① soit appliquée à ➀ pour forcer le clapet à sortir de son siège. Le HRV09-P0 réagit rapidement aux variations de charge dans les circuits hydrauliques typiques nécessitant une faible fuite interne. *Remarque : la contre-pression à ② augmente la pression de pilotage nécessaire à ① pour le déplacement, dans un rapport de 1:1. Le RV08-0 peut être utilisé dans des applications de décharge transversale (contre-pression à ②) avec l'utilisation de l'option de double joint annulaire de secours "C". Caractéristiques Réponse rapide et souple aux variations de pression. Des butées positives empêchent les ressorts de se détendre. Taille compacte. Les réglages ne peuvent pas être retirés de la vanne. Cavité courante dans l'industrie. Le clapet et la cage sont trempés pour une longue durée de vie. Structure unique du clapet conçue pour améliorer la stabilité de la pression. Pression de rétablissement : 80 % de la pression de fissuration Plages de ressorts standard : Valeur préréglée par défaut en usine : 50 % de la pression nominale Filtration : Valeur nominale maximale : 10 um (NAS 8), ISO4406 19/17/14 Fluide : A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4~420 cSt (50-2000 ssu) Installation : Aucune restriction Cavité : VC09-2 Outil de cavité : T/H09-2-RC-T-G (brut), T/H09-2-FM-T-G (finition) Kit de siège : SK09-2N -B
