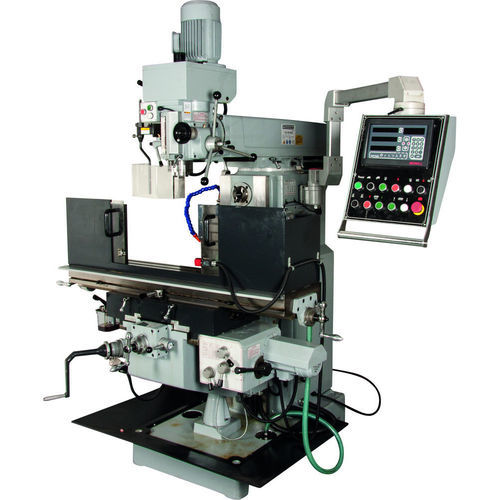

Fraiseuse à 3 axes HU 30 VHG-4

universelleà table rotativebackgear

Description
Fraiseuse universelle avec large table (1320 x 320 mm), équipée d'une alimentation électrique et d'un déplacement rapide sur 3 axes. Tête orientable 90° G/D et réglages de distance broche-colonne pour opérations de fraisage et perçage vertical/horizontal.

Caractéristiques

• À entraînement par engrenage
• Rotation réversible broche (gauche/droite)
• Pupitre de commande séparé
• Table pivotante 45°
• Déplacement rapide sur axes X/Y/Z

Spécifications techniques constructeur (table)
Puissance moteur : 2,2 kW
Dimensions table : 1320 x 320 mm
Vitesse broche verticale : 90 - 2000 (8) tr/min
Courses table : X=1000, Y=300, Z=400 mm
Niveau de puissance moteur : 2,2 kW
Distance broche - colonne : 500 mm
Broche (cone) : DIN 2080 ISO 40
Tension : 400 V
Tête orientable : 90° G/D
Profondeur de perçage broche : 120 mm
Vitesse broche horizontale : 40 - 1300 (12) tr/min
Plage de vitesses d'avance : X=22-420, Y=22-393, Z=6-112 mm/min
Rainures en T nombre / dimensions : 14 mm (4)
Distance broche - table : 120 - 520 mm
Distance entre table et broche horizontale : 0 - 400 mm
Débit rapide : X=1290, Y=1205, Z=513 mm/min
Dimensions (L x l x H) : 1710 x 1720 x 2330 mm

Caractéristiques / spécifications techniques

• Modèle : HU 30 VHG-4
• EAN : 8718242078092
• Puissance moteur : 2,2 kW
• Dimensions table : 1320 x 320 mm
• Vitesse broche verticale : 90 - 2000 (8) tr/min
• Courses table : X=1000, Y=300, Z=400 mm
• Niveau de puissance moteur : 2,2 kW
• Distance broche - colonne : 500 mm
• Broche (cone) : DIN 2080 ISO 40
• Tension : 400 V
• Tête orientable : 90° G/D
• Profondeur de perçage broche : 120 mm
• Vitesse broche horizontale : 40 - 1300 (12) tr/min
• Plage de vitesses d'avance : X=22-420, Y=22-393, Z=6-112 mm/min
• Rainures en T nombre / dimensions : 14 mm (4)
• Distance broche - table : 120 - 520 mm
• Distance entre table et broche horizontale : 0 - 400 mm
• Débit rapide : X=1290, Y=1205, Z=513 mm/min
• Dimensions (L x l x H) : 1710 x 1720 x 2330 mm
