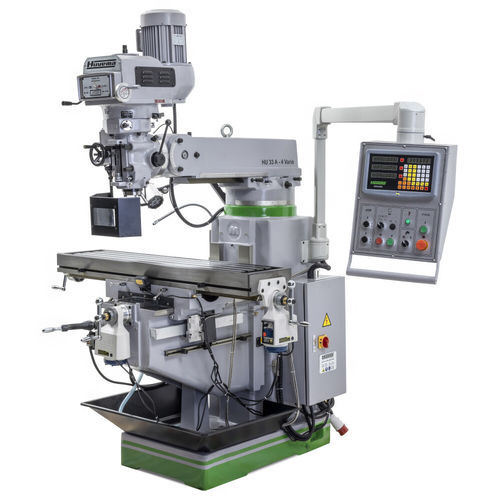

Fraiseuse à 3 axes HU 33 A-4 Vario DRO

verticaleuniverselleavec broche pivotante

Présentation Fraiseuse à colonne universelle conçue pour l'exécution précise de divers travaux d'usinage. Les nervures renforcées de la colonne et les guidages en queue d'aronde doubles à 55° sur les axes Y et Z garantissent rigidité et réglage précis. Équipée d'une broche ISO40, d'une vitesse variable, d'un DRO SINO et d'une tête de fraisage orientable.

Caractéristiques principales

• Broche ISO40 (SK40 / DIN2080)
• SINO DRO de la marque Huvema
• Guidages queue d'aronde doubles 55° sur les axes Y et Z
• Dimensions de la table : 1370 × 305 mm
• Avances automatiques pour les axes X et Y et vitesse de broche variable
• Tête de fraisage pivotante 90° avec positions d'inclinaison fixes
• Système de refroidissement, bacs de récupération d'huile et carter de broche
• Pupitre à bras articulé et moteur de levage vertical

Applications Adaptée aux ateliers professionnels, aux ateliers industriels et aux centres de formation professionnelle nécessitant des opérations de fraisage vertical/horizontal polyvalentes.

Caractéristiques / spécifications techniques

• Modèle : HU 33 A-4 Vario DRO
• Fabricant / Marque : Huvema
• EAN / Code-barres : 8718242584456
• Référence article : 30774
• Puissance : 5,2 kW
• Vitesse broche verticale : 66–4540 tr/min
• Tension : 400 V
• Poids (machine) : 1650 kg
• Dimensions machine (L × l × H) : 2080 × 1810 × 2390 mm
• Dimensions emballage : 1566 × 1650 × 2080 mm
• Poids volumétrique : 30000
• Poids net : 1400
• Poids brut : 1400
• Puissance moteur vertical : 3,7 kW
• Course broche verticale : 127 mm
• Avance broche verticale : Auto 0,04 / 0,08 / 0,15 mm/tr & manuel
• Diamètre broche : 100 mm
• Portoir broche verticale : SK40 (DIN2080 ISO 40)
• Dimensions table (L × l) : 1370 × 305 mm
• Course longitudinale de la table : 850 mm
• Course transversale de la table : 415 mm
• Course verticale de la table : 355 mm
• Rainures en T : T16 - 3 - espacement 63 mm
• Course du berceau (ram) : 500 mm
• Distance broche–colonne : 220–750 mm
• Rotation horizontale broche verticale : +90 / -90 °
• Rotation verticale broche verticale : +90 / -90 °
• Inclinaison broche verticale : +45 / -45 °
• Code SH : 84596990
