Collier pour câble électrique en acier galvanisé Vibcable

en aluminiumen acier inoxydableencliquetable

Présentation

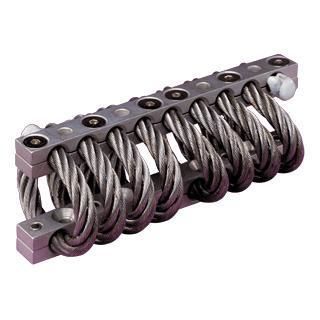

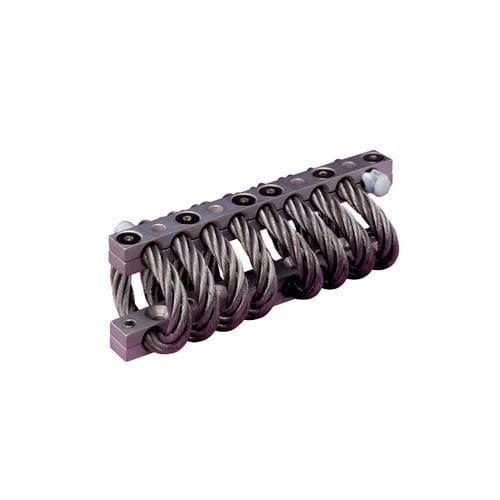

Support antivibratoire multidirectionnel à câble métallique conçu pour protéger des matériels mobiles et des éléments fragiles embarqués contre les chocs et les chutes.

Construction

• Câble en acier inox enroulé entre des barrettes en alliage léger.
• Versions 8010–8060 assemblées par agrafes inox ; versions 8080–8140 assemblées par vis en acier zingué.
• Deux ou quatre trous par barrette ; options lisses, fraisés ou taraudés.

Caractéristiques

• Fréquence propre : 5–25 Hz.
• Amortissement : jusqu’à 40 %.
• Grande déflexion multiaxiale permettant d’absorber les accélérations liées aux chocs ou aux chutes.
• Protection des conteneurs, des baies électriques et de tout matériel fragile.

Fichiers IGS et vues 3D

• V3CA8010-01XXXX
• V3CA8020-01XXXX
• V3CA8060-01XXXX
• V3CA8080-01XXXX
• V3CA8090-01XXXX
• V3CA8100-01XXXX
• V3CA8110-01XXXX
• V3CA8120-01XXXX
• V3CA8140-01XXXX
• V3CA8040-01

Applications

• Armoires et coffrets électriques
• Conteneurs et emballages de transport
• Équipements embarqués et matériels mobiles

Logiciels et documentation
Le logiciel Paulstrasoft permet de déterminer la solution antivibratoire adaptée et d’accéder aux fichiers CAD/IGS.

Caractéristiques / spécifications techniques

• Type : support antivibratoire multidirectionnel à câble métallique.
• Matériaux : câble inox ; barrettes en alliage léger ; agrafes inox ou vis en acier zingué selon version.
• Fixation : 2 ou 4 trous par barrette ; options lisses, fraisés ou taraudés.
• Performance dynamique : fréquence propre 5–25 Hz ; amortissement jusqu’à 40 %.
• Fonction : grande déflexion multiaxiale pour la protection contre chocs et chutes ; protège le contenu des conteneurs, les baies et le matériel fragile embarqué.
