Support antivibratoire cylindrique V1H series

en acieren fil métalliqueen acier zingué

Présentation
Les V1H-6000 et V1H-6100 sont des supports antivibratoires métalliques constitués d’une embase, d’une coupelle et d’un axe serti en acier. Disponibles en inox ou en acier avec zinguage blanc. Les parties résilientes sont des coussins métalliques en fil inox ; les pièces en acier sont zinguées.

Matériaux et construction
La construction entièrement métallique permet de conserver les caractéristiques mécaniques et la hauteur sous charge dans le temps, même dans des conditions ambiantes et de température sévères. La forme de l’armature et du coussin supérieur assure une bonne tenue radiale et une résistance structurale jusqu’à 3 g.

Performances et spécifications

• Fréquence propre : 12–18 Hz
• Résistance structurale : jusqu’à 3 g

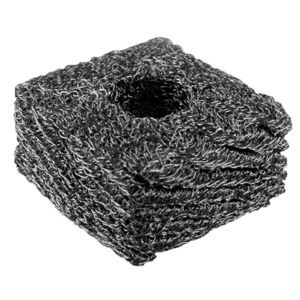

• Parties résilientes : coussins métalliques en fil inox
• Finition : inox ou acier zingué blanc ; pièces en acier zinguées

Applications

• Ascenseurs / monte-charges
• Broyage / broyeurs
• Conteneurs et emballages
• Tamis
• Groupes électrogènes
• Machines-outils
• Équipements embarqués
• Moteurs
• Pompes
• Portiques / palans
• Presses et cisailles
• Transformateurs
• Trémies
• Ventilateurs

Fichiers IGS et 3D

• V1H-6000-XX
• V1H-6100-XX

Caractéristiques / spécifications techniques

• Constitution : embase, coupelle et axe serti en acier
• Parties résilientes : coussins métalliques en fil inox
• Finition : inox ou acier zingué blanc ; pièces en acier zinguées
• Fréquence propre : 12–18 Hz
• Construction : entièrement métallique — conserve la hauteur sous charge et résiste à la détérioration en conditions sévères
• Bonne tenue radiale due à la forme de l’armature et du coussin supérieur
• Résistance structurale : jusqu’à 3 g (adapté aux équipements embarqués sur véhicules terrestres militaires et navires)
• Usages typiques : suspension de machines tournantes, baies électroniques, canalisations, systèmes de climatisation
