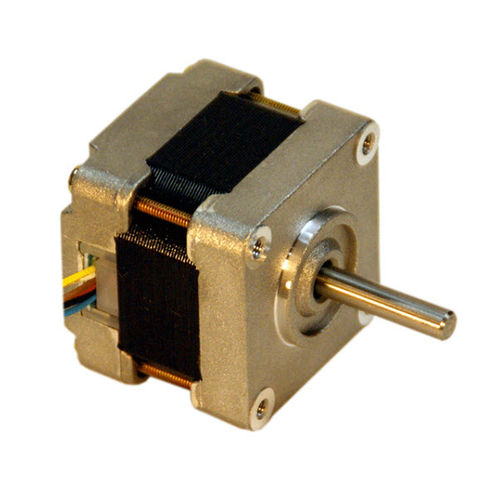

Moteur DC H17 series

pas à pas hybride12 VNEMA 17

H17 Hybrid Stepper Specifications : Bride de montage : NEMA 17 Angle de pas : 1,8° Nombre de pas par révolution : 200 Précision de positionnement : + 5% max. Nombre de phases:4 (unipolaire) Augmentation de la température : 70°C max Résistance d'isolation : 100M ohms à 500VDC pendant 1 minute Rigidité diélectrique : 500VAC pendant 1 minute Classe d'isolation : Classe B Nombre de fils de plomb:6 Fil conducteur : UL3265 AWG#26 Température ambiante de fonctionnement : -10°C ~ +50°C Jeu radial : 0,03 mm maxi à une charge de 0,4 kg Jeu axial : 0,08 mm maxi à une charge de 0,5 kg Contactez Hurst pour d'autres configurations de pistes ou de phases Les moteurs unipolaires Le courant d'enroulement des phases du moteur est commuté dans un seul sens (généralement vers la terre). - Circuit d'entraînement simple et peu coûteux - Nécessite un bobinage central - Couple de sortie faible - Moteurs à 6 et 8 fils Entraînements bipolaires - Le courant de l'enroulement de phase du moteur est commuté dans les deux sens. - Circuit d'entraînement plus coûteux - Couple de sortie plus élevé - Environ 1,4 X Unipolar Drive - Moteurs à 4, 6 et 8 fils - 8 Les moteurs en plomb sont plus efficaces lorsqu'ils sont utilisés avec un entraînement bipolaire.
