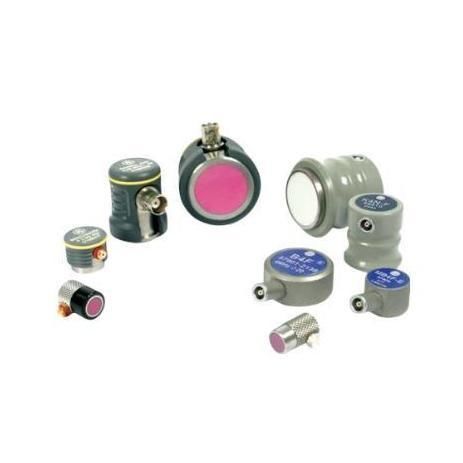

Transducteur à ultrasons à plaque

à faisceauà contactà contact direct

Présentation du produit
La série de transducteurs de contact à faisceau droit résistants à l'abrasion est une gamme de sondes ultrasonores pour le contrôle NDT manuel de pièces métalliques à géométrie simple. Conçue comme composant d'entrée pour dispositifs de détection de défauts compatibles, elle nécessite un couplant adapté pour l'inspection manuelle.

Caractéristiques principales

• Architecture transducteur à faisceau droit pour inspection ultrasonore NDT.
• Face de contact avec plaque d'usure permanente résistante à l'abrasion pour le contact direct avec les surfaces métalliques.
• Modèles polyvalents pour plaques, forgés, bruts et barres.
• Options de petit diamètre pour tuyaux, tubes et zones confinées.
• Variantes embout (Type F) pour accès en espaces restreints.
• Options de connecteurs : Lemo 00, Microdot, BNC, LEMO‑1 (selon modèle).
• Versions avec connecteur latéral ou supérieur selon la famille de modèles.
• Configurations et accessoires personnalisés disponibles sur demande.

Applications
Cette série de transducteurs convient au contrôle ultrasonore manuel de composants métalliques nécessitant une sonde de contact directe. Cibles typiques : plaques, gros forgés, bruts, pièces moulées, tuyaux, tubes, réservoirs et barres. La gamme est également adaptée à la détection de laminations/delaminations et aux essais d'adhérence, à l'inspection de sections épaisses et aux matériaux difficiles à pénétrer. Les modèles embout offrent des solutions pour inspections en accès limité.

Structure du produit

• Face de contact résistante : plaque d'usure permanente résistante à l'abrasion pour inspections par contact direct.
• Conception pour inspection par contact : corps de sonde manuel prévu pour utilisation avec couplant adapté.
• Option embout : configurations Type F pour accès aux zones étroites ou encastrées.
• Options de connecteur : Lemo 00, Microdot, BNC, LEMO‑1 selon configuration.

Spécifications (tableau)
Article — Spécification
Type de produit — Transducteur de contact à faisceau droit résistant à l'abrasion
Méthode d'inspection — Inspection ultrasonore par contact
Catégorie d'application — NDT et détection de défauts
Face de contact — Plaque d'usure permanente résistante à l'abrasion
Familles de modèles — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Options de diamètre d'élément — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (selon modèle)
Options de fréquence — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (selon modèle)
Options de connecteur — Lemo 00, Microdot, BNC, LEMO‑1 (selon configuration)
Accessoires — Câbles de sonde et câbles connecteurs selon la famille de modèles
Configuration personnalisée — Disponible sur demande

Options de modèles (tableau)
Famille — Options de fréquence — Taille de l'élément — Notes connecteur / accessoire
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Câble sonde MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Câble sonde MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Connecteur Microdot; câble sonde MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Câble sonde MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Câble sonde MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — Options câbles BNC ou LEMO‑1
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Corps embout pour accès en espace restreint

Notes d'intégration
Sélectionner le transducteur en fonction du matériau inspecté, de l'espace d'accès, de la fréquence requise, du diamètre d'élément, du type de connecteur et du style de corps de sonde. La série nécessite un équipement de contrôle ultrasonore compatible et un couplant adapté pour l'inspection manuelle.

Caractéristiques techniques

• Type de produit : Transducteur de contact à faisceau droit résistant à l'abrasion
• Méthode d'inspection : Inspection ultrasonore par contact
• Catégorie d'application : NDT et détection de défauts
• Face de contact : Plaque d'usure permanente résistante à l'abrasion
• Familles de modèles : K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Options de diamètre d'élément : 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (dépend du modèle)
• Options de fréquence : 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (dépend du modèle)
• Options de connecteur : Lemo 00; Microdot; BNC; LEMO‑1 (dépend du modèle)
• Accessoires : Câbles de sonde (ex. MPKL2, MPKM2) et câbles connecteurs selon modèle
• Variantes embout (Type F) disponibles pour accès restreint
• Configurations personnalisées disponibles sur demande
