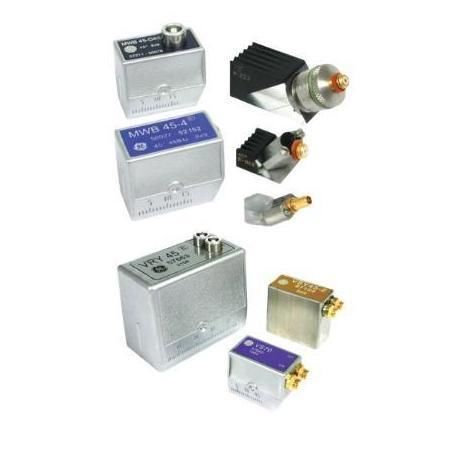

Transducteur à ultrasons à double tête

à coudeà faisceauà contact direct

Présentation
La série WB/WK de capteurs ultrasonores à faisceau incliné est conçue pour l'inspection par ultrasons de soudures et l'inspection NDT à faisceau oblique des composants industriels. Les sondes à cale d'angle introduisent des ondes de cisaillement ou longitudinales dans la pièce testée selon des angles définis pour détecter des défauts inclinés liés aux soudures et aux structures.

Caractéristiques clés

• Conception à faisceau incliné basée sur une cale pour transmettre des ondes à des angles choisis.
• Configurations disponibles : grand format, petit format et sondes à faisceau incliné double élément.
• Options de cale intégrée ou remplaçable, ainsi que styles à changement rapide et montage par vis selon la famille de modèles.
• Angles courants : 35°, 38°, 45°, 60°, 70°, 77°, 80° et 90°.
• Options de fréquence : 1 MHz, 2 MHz, 2,25 MHz, 4 MHz et 5 MHz selon la famille.
• Connecteurs : Lemo 1, Lemo 00, BNC, Microdot et MMD.
• Options de cales haute température disponibles pour essais jusqu'à 200°C (400°F) sur certaines configurations.

Applications
Convient pour l'inspection ultrasonore des soudures et l'inspection nécessitant un trajet sonore incliné lorsque les sondes à faisceau droit sont inadaptées. Applications typiques : soudures sur tuyaux, réservoirs, appareils sous pression, essieux, pièces forgées, moulages, ponts, roues et rails ferroviaires, tubes, pompes, carters de vanne, aubes de turbine, arbres et jantes.

Structure du produit

• Introduction par cale : cale intégrée ou remplaçable pour générer l'angle défini dans la pièce testée.
• Configuration grand format : pour inspection générale des soudures, objets plus grands et sections épaisses.
• Configuration petit format : sondes compactes pour accès restreint, objets plus petits ou sections plus fines.
• Option double élément : éléments émission et réception séparés pour tâches d'inspection spécifiques.
• Variantes de cales : remplaçable, angles sur mesure, courbées, à changement rapide, à montage par vis et haute température selon la famille.

Spécifications
La série WB/WK supporte l'inspection par ultrasons de contact à faisceau incliné pour le NDT et l'inspection des soudures. Types de configuration : grand format, petit format et double élément. Familles de modèles : WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD et ADP. Les options de fréquence et d'angle varient selon la famille et la référence matériau.

Options de modèles

• Grand format faisceau incliné — Usage typique : inspection générale des soudures, objets volumineux, sections épaisses, tuyaux, réservoirs, appareils sous pression ; Fréquences : 1 MHz, 2 MHz courantes ; Angles : 35°–90° selon modèle ; Cale : intégrée ou remplaçable.
• Petit format faisceau incliné — Usage typique : soudures sur objets plus petits et sections fines, tubes, tuyaux, conteneurs, pompes, carters de vanne, aubes de turbine, arbres, jantes ; Fréquences : 2 MHz, 4 MHz, 5 MHz ; Corps compact avec cale intégrée ou remplaçable.
• Double élément faisceau incliné — Usage typique : inspections nécessitant éléments émission/réception séparés ; Fréquences : 2 MHz, 2,25 MHz, 4 MHz, 5 MHz ; Structure : éléments séparés avec configuration de cale pour faisceau incliné.

Notes d'intégration
Choisir la sonde selon la géométrie de la soudure, l'angle d'inspection requis, la fréquence, le type de cale et l'espace d'accès. Ces capteurs nécessitent un détecteur de défauts ultrasonores compatible, un couplant approprié et la configuration de cale adaptée. Configurations sur mesure disponibles sur demande.

Spécifications techniques

• Type de produit : capteur ultrasonore à faisceau incliné
• Méthode d'inspection : inspection par ultrasons de contact à faisceau incliné
• Catégorie d'application : NDT, inspection de soudures, détection de défauts
• Types de configuration : grand format, petit format, double élément
• Familles de modèles : WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Options de fréquence : 1 MHz; 2 MHz; 2,25 MHz; 4 MHz; 5 MHz
• Options d'angle : 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Options de cale : intégrée, remplaçable, changement rapide, montage par vis, sur mesure, haute température
• Options de connecteur : Lemo 1, Lemo 00, BNC, Microdot, MMD
• Capacité haute température : Jusqu'à 200°C / 400°F sur certaines configurations
