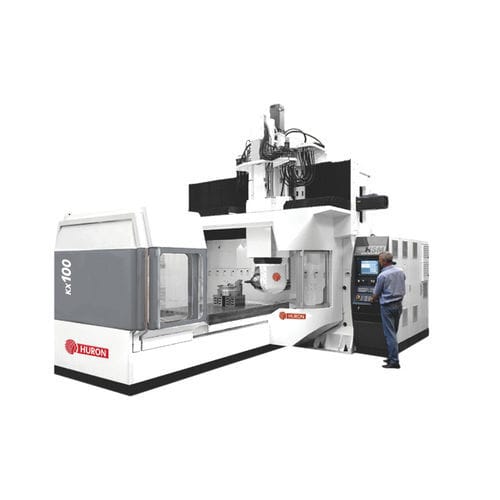

Centre d'usinage 5 axes KX 100verticalà double colonneà table fixe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à double colonne, à table fixe
- Nez de broche
- HSK A-63
- Nombre d'outils
- 40 outils
- Applications
- pour l'industrie aéronautique, pour moules
- Autres caractéristiques
- de haute précision, haute performance, modulaire, à haute productivité
- Course X
2 300 mm
(91 in)- Course Y
2 300 mm
(91 in)- Course Z
1 000 mm
(39 in)- Vitesse de rotation
18 000 rpm
(113 097 rad.min-1)- Puissance
30 kW
(40,79 hp)- Vitesse d'avancement axe X
40 000 mm/min
(26 in/s)- Vitesse d'avancement axe Y
40 000 mm/min
(26 in/s)- Vitesse d'avancement axe Z
40 000 mm/min
(26 in/s)- Charge max. de la table
12 000 kg
(26 455 lb)- Poids max. outil
8 kg
(17,6 lb)- Précision de placement
0,007 mm
(0 in)- Répétabilité
0,004 mm
(0 in)- Poids total
35 000 kg
(77 161,79 lb)- Largeur hors tout
7 900 mm
(311 in)- Hauteur totale
5 410 mm
(213 in)
Description
La famille KX Large propose un grand choix de machines pour l'usinage de pièces complexes en 5 axes continus et sur 5 faces.
Le choix de conception et d'architecture à portique fixe permet d'offrir une machine à rigidité maximale pour un usinage extrêmement précis dans des matériaux divers et difficiles.
Sa large zone de travail pouvant accepter des pièces jusqu'à 20 tonnes et des volumes usinables jusqu'à 4.080 x 2.180 x 1.550 mm est adapté à l'usinage de grandes pièces pour la mécanique générale et de précision, les formes 3D, l'Aéronautique et l'Energie.
La modularité de sa conception et les multiples variantes et équipements permettent de répondre aisément à toutes les exigences des clients.
Principales Caractéristiques
Large passage entre les colonnes pour l’exploitation maximale du volume de la pièce
Broche adaptée pour un fort débit de copeaux
Conception structurelle garantissant la longévité mécanique
Grande précision grâce à la mesure directe sur les axes linéaires et rotatifs
