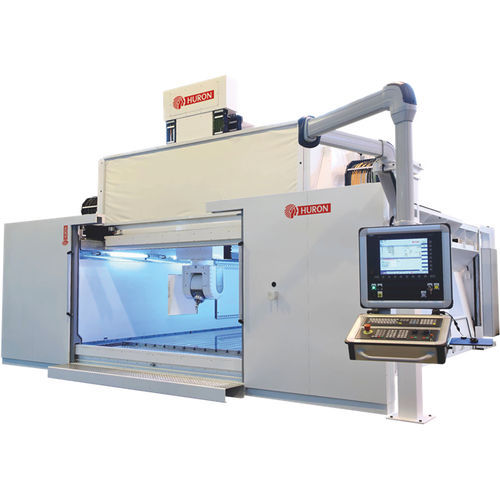

Centre d'usinage 5 axes KXG 90-25verticalà portiqueà table fixe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à portique, à table fixe
- Nez de broche
- HSK-63-A
- Nombre d'outils
- 40 outils
- Applications
- pour pièce de grande dimension
- Autres caractéristiques
- à grande vitesse d'avance, haute performance, haute rigidité
- Course X
9 000 mm
(354 in)- Course Y
2 500 mm
(98 in)- Course Z
800 mm
(31 in)- Vitesse de rotation
20 000 rpm
(125 664 rad.min-1)- Puissance
75 kW
(101,97 hp)- Vitesse d'avancement axe X
60 000 mm/min
(39 in/s)- Vitesse d'avancement axe Y
60 000 mm/min
(39 in/s)- Vitesse d'avancement axe Z
45 000 mm/min
(30 in/s)- Charge max. de la table
52 000 kg
(114 640 lb)- Poids max. outil
8 kg
(17,6 lb)- Précision de placement
0,01 mm, 0,035 mm
(0 in, 0,001 in)- Répétabilité
0,005 mm, 0,006 mm
(0 in, 0 in)- Poids total
130 000 kg
(286 600,94 lb)- Largeur hors tout
10 210 mm
(402 in)- Hauteur totale
5 800 mm
(228,3 in)
Description
La gamme KXG propose des centres de fraisage gantry, particulièrement efficaces pour les besoins d’usinage de pièces complexes de grandes dimensions.
Principales Caractéristiques
Conception et structure
Structure gantry avec traverse mobile renforcée type « U »
Optimisation des axes en déplacement par calcul de structure par éléments finis
Fondation dédiée pour bénéficier d’une meilleure dynamique
Ergonomie et environnement
Grande accessibilité à la zone de travail et à la pièce grâce à un toit rétractable
Magasin d’outils hors zone de travail
Pupitre opérateur pivotant et incliné
Efficacité énergétique pour la production de pièces de grandes dimensions
