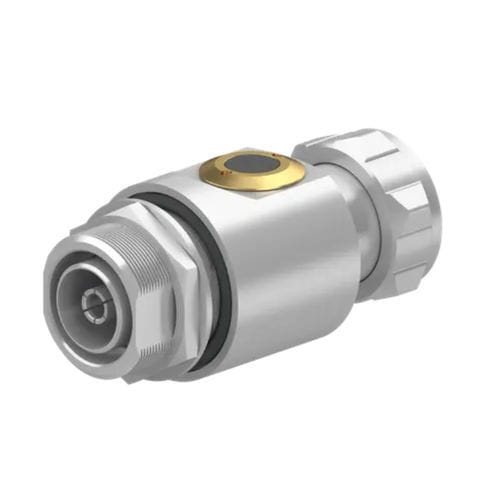

Parafoudre quart d'onde 3407.41.0051

coaxial

Tension résiduelle réduite de 80 % par rapport aux types standard de la série 3400 Énergie résiduelle réduite de plus de 99,9 % par rapport aux séries 3401 et 3402 Blocage du courant continu du côté protégé de l'appareil Disponible pour des applications de 70 MHz à 18 GHz Perte de retour 20 dB min. et perte d'insertion 0,2 dB max. Conception à large bande Conception peu encombrante Fonctionnement multibande Caractéristiques techniques Configuration du produit Connecteurs du chemin principal - Port 1 : non protégé, fiche 7/16 (mâle) Port 2 : protégé, prise 7/16 (femelle) Montage et mise à la terre - MH110 (montage en cloison), M6 (vis) Côté de la cloison - côté protégé Conception en ligne - OUI EMP peut être installé à l'envers - OUI Données sur l'interface et les matériaux Matériau du boîtier/placage - Laiton / SUCOPLATE (R) Placage Contact central, matériau / placage - Orifice 1 : laiton / placage argent Orifice 2 : Bronze / Placage argent Données électriques Impédance - 50 Ω Trame de fréquence - 690 MHz à 2700 MHz Perte de retour typique - 23 dB Perte d'insertion typique - 0.1 dB Puissance de la trame CW - 500 W PIM 3ème ordre - -155 dBc typ. Énergie résiduelle de l'impulsion (typ.) - 0.03 µJ (impulsion d'essai 4 kV 1,2/50 µs ; 2 kA 8/20 µs) Capacité de traitement du courant de surtension - 25 kA simple, 20 kA multiple (impulsion d'essai 8/20 µs) Bandes électriques Gamme de fréquences - 690 MHz ... 2500 MHz Perte de retour typique - 26 dB Perte d'insertion - 0.1 dB Puissance moyenne / crête - 500 W / - PIM 3ème ordre - -150 dBc typ. Remarques électriques Tube à gaz - Pas de courant continu / court-circuit QW ou LC Données mécaniques Poids - 430 g Cycles d'accouplement - 500
