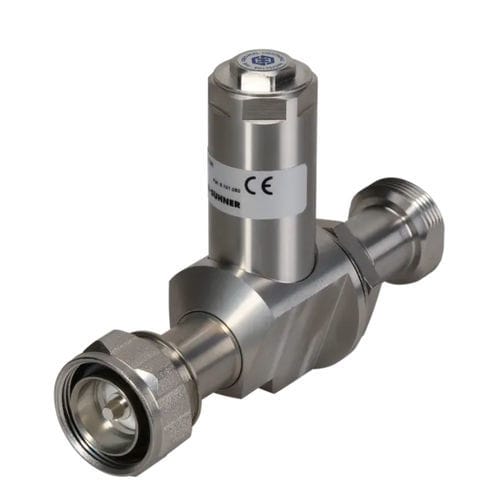

Parafoudre de type 1 3409.41.0090

d'extérieurde télécommunicationà décharge de gaz

Continuité du courant continu pour l'alimentation à distance Puissance de crête RF non limitée par le tube à décharge Excellente performance à faible PIM ; idéal pour les systèmes multi-porteurs Disponibilité pour les bandes d'application entre 380 MHz et 18 GHz Tube à décharge installé Caractéristiques techniques Configuration du produit Connecteurs du chemin principal - Port 1 : non protégé, fiche 7/16 (mâle) Port 2 : protégé, prise 7/16 (femelle) Montage et mise à la terre - MH110 (montage en cloison), M8 (vis), brk (support) Côté de la cloison - côté protégé L'EMP peut être installé à l'envers - OUI Données sur l'interface et les matériaux Matériau du boîtier/placage - Laiton / SUCOPLATE (R) Placage Contact central, matériau / placage - Orifice 1 : laiton / placage argent Orifice 2 : Bronze / Placage argent Données électriques Impédance - 50 Ω Trame de fréquence - 690 MHz à 2690 MHz Perte de retour typique - ≥ 28 dB Perte d'insertion typique - ≤ 0,1 dB Puissance de la trame CW - ≤ 1500 W PIM 3ème ordre - -160 dBc Fréquence des SIAA - 10 MHz Perte de retour AISG - 18 dB Perte d'insertion des AISG - 0.1 dB Énergie résiduelle de l'impulsion (typ.) - 250 µJ (impulsion d'essai 4 kV 1,2/50 µs ; 2 kA 8/20 µs) Capacité de traitement du courant de surtension - 30 kA simple, 20 kA multiple (impulsion d'essai 8/20 µs) Remarques électriques Tension d'alimentation DC - 48 V Courant continu - 13 A Tube à gaz - Oui DC, GDT inclus, remplaçable, 9071.99.0548 (90 V) Données mécaniques Poids - 525 g Cycles d'accouplement - 500 Données environnementales Température de fonctionnement - -40 °C ... 85 °C Température de stockage - -40 °C ... 85 °C Protection contre les agressions (indice IP) - Intégré / IP67, conformément à la norme IEC 60529
