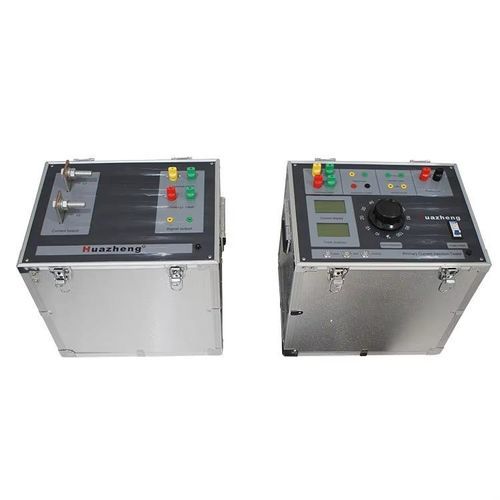

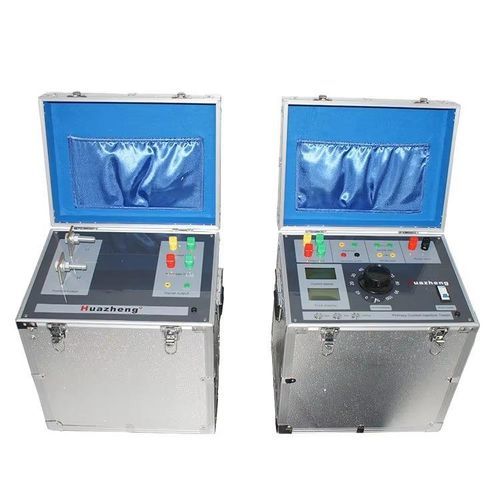

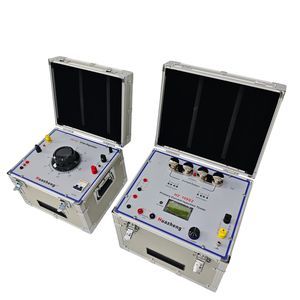

Source de courant alimentation électrique AC HZ5373

ACprogrammable

Aperçu
Le HZ5373 est un appareil d'injection de courant primaire 3000A (upconverter) destiné aux essais de protection des barres omnibus primaires et aux vérifications du rapport des transformateurs de courant. Il combine usinage CNC, régulateur de tension auto-couplé basse puissance et convertisseur à noyau ferromagnétique à haute perméabilité pour fournir la puissance nominale dans un boîtier compact et facilement transportable.

Caractéristiques principales

• Châssis compact avec panneau avant en PVC adapté à l'usage terrain.
• Affichages de panneau pour valeurs primaires et secondaires facilitant observation et enregistrement.
• Précision de mesure : précision pratique ~0,3 (déclarée meilleure que niveau 0,5).
• Puissance de sortie élevée et grande capacité de charge ; sortie AC continue jusqu'à la valeur nominale.
• Volume et poids réduits (environ 30 %–70 % des unités comparables) pour transport facilité.
• Affichage LCD 6,5 chiffres pour tension/courant et écran matriciel 128×64 pour données système.
• Fonction de verrouillage d'affichage pour lectures stables lors des tests de rapport.
• Détection automatique de la polarité du transformateur et détection automatique du rapport.
• Fonction d'autoverrouillage et circuits de protection standard intégrés.

Fonctions principales et principe de fonctionnement

• Les circuits de mesure incluent une boucle de mesure de courant et une boucle de polarité ; boucle de tension optionnelle (acquisition isolée par PT) disponible.
• Mesure du courant : TC à faible impédance, amplificateur commandé par programme et circuits d'échantillonnage.
• Contrôle numérique : MCU 16 bits avec acquisition temps réel comparant valeurs mesurées aux consignes pour actionner temporisation et protections.
• Forme d'onde de sortie : onde sinusoïdale standard, distorsion et coefficient d'ondulation < 0,3 %.
• Mode de sortie : courant continuement réglable en valeur efficace vraie, stabilité élevée (0,2 %).
• Protections : fonctions de protection contre les surintensités et surtensions intégrées.

Notes d'utilisation / Méthode d'exploitation

• Vérifier le câblage et la qualité de contact des connecteurs avant mise sous tension.
• En cas d'anomalie au démarrage (absence d'affichage, fumée, odeur de brûlé), couper immédiatement l'alimentation et vérifier le câblage.
• La borne de sortie de courant doit former une boucle fermée ; sinon l'appareil ne délivrera pas de courant.
• Utiliser des conducteurs en cuivre externes dimensionnés ≥ 10 A/mm² ; configuration standard : deux câbles de test de 3 m.
• Conçu pour des sorties de courte durée : 5 minutes en service court ; pour essais en série, cycles recommandés < 2,5 minutes ; prévoir conditions thermiques pour essais prolongés.
• Procédure : mettre la commande de courant sur zéro → connecter primaire/secondaire selon besoin → mettre sous tension → activer commande puissance → ajuster courant par la manette → lire ampèremètres primaire/secondaire pour calcul du rapport. Pour essais d'impact, régler courant et utiliser l'interrupteur d'impact selon procédure.

Contenu de l'emballage

• Générateur principal à haute intensité — 1
• Lignes de test haute intensité — 2
• Câble d'alimentation — 1

Notes / Spécifications techniques

• Modèle : HZ5373 (générateur de courant élevé 3000 A).
• Groupe environnemental : Groupe III selon GB6587.1-86 (usage extérieur possible selon norme).
• Tension d'entrée : AC 380 V ±10 %.
• Puissance nominale : 30 kVA.
• Courant de sortie : AC 0–3000 A, réglage continu ; ampèremètre panneau numérique.
• Tension de sortie : typ. > 10 V en condition de fonctionnement.
• Forme d'onde : onde sinusoïdale ; ondulation < 0,3 %.
• Précision de mesure : pratique ~0,3 (matériaux 0.2S) ; précision système meilleure que 0,5.
• Stabilité du courant : 0,2 %.
• Protections : surintensité et surtension intégrées.
