Testeur de phase HZDL-1000III

de puissancede courant alternatifde surtension

Aperçu

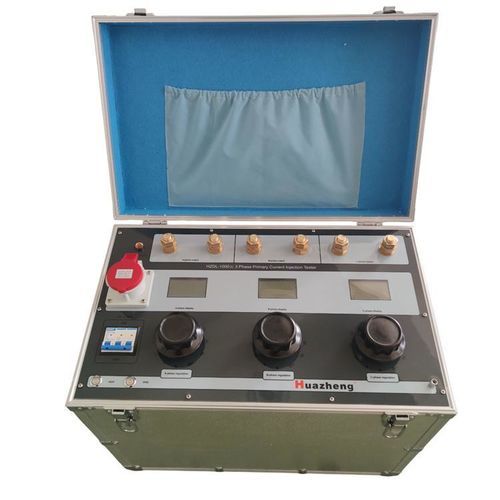

Le HZDL-1000III est un générateur de courant triphasé haute intensité (régulateur de courant triphasé) développé par Huazheng Electric Manufacture. Il associe régulateurs auto-couplés à faibles pertes et convertisseurs à noyaux à haute perméabilité avec un design CNC, offrant une meilleure immunité aux interférences, une puissance de sortie supérieure et un encombrement réduit par rapport aux générations précédentes.

Domaines d'application

• Essais et étalonnage par injection primaire pour relais de protection
• Essais de relais thermiques et protecteurs de moteur
• Tests fonctionnels de contacteurs et disjoncteurs
• Essais d'interrupteurs pneumatiques et appareillages de commutation
• Calibrage d'écrans de protection et de tableaux électriques

Caractéristiques principales

• Conception intégrée avec panneau avant en PVC
• Ampermètre numérique en façade pour observation et enregistrement du courant primaire
• Courant de sortie True RMS à réglage continu
• Plage de sortie AC 0–1000 A, réglage sans palier
• Puissance nominale 10 kVA (1×3) et volume réduit (généralement 30%–70% d'appareils similaires)
• Forme d'onde de sortie : sinusoïde standard avec faible ondulation (ondulation ≤ 0,3%)
• Bonne stabilité du courant (~0,2%) et stabilité de mesure élevée
• Fonctions de protection : surintensité et surtension
• Plage de temporisation : 0,01 s – 999,999 s

Consignes d'utilisation

• Vérifier le câblage et le bon contact des connecteurs avant la mise sous tension
• En cas d'anomalie au démarrage ou pendant l'essai (étincelle, absence d'affichage…), couper immédiatement l'alimentation et contrôler le câblage
• Les bornes de sortie de courant doivent former une boucle fermée ; sinon l'appareil n'émettra pas de courant
• Choisir le conducteur cuivre externe selon ≥10 A/mm² ; configuration standard : deux câbles de test de 3 m
• Conçu pour des durées courtes (5 minutes) ; pour essais en série garder le temps de travail < 2,5 minutes et attendre ≈10 minutes entre cycles ; suivre les procédures spéciales pour essais longue durée

Caractéristiques / spécifications techniques

• Modèle : Générateur de courant élevé HZDL-1000III
• Marque : Huazheng Electric Manufacture
• Classe environnementale : Groupe III (GB6587.1-86)
• Tension d'entrée : CA 380/220 V, 50 Hz, triphasé 4 fils
• Puissance nominale : 10 kVA (1 × 3)
• Courant de sortie : AC 0–1000 A, réglable en continu ; affichage ampermètre numérique en façade
• Tension de sortie : 10 V
• Forme d'onde : sinusoïde standard, ondulation ≤ 0,3%
• Mesure/affichage : valeurs efficaces True RMS pour courant et tension ; grande précision (conçu avec matériaux 0.2S ; performance pratique ≈0,3 ; affichage supérieur à 0,5)
• Mode de sortie : True RMS, réglage continu
• Stabilité du courant : 0,2%
• Structure : intégrée
• Câblage : selon les besoins d'essai
• Protections : surintensité et surtension
• Temporisation : 0,01 s–999,999 s
