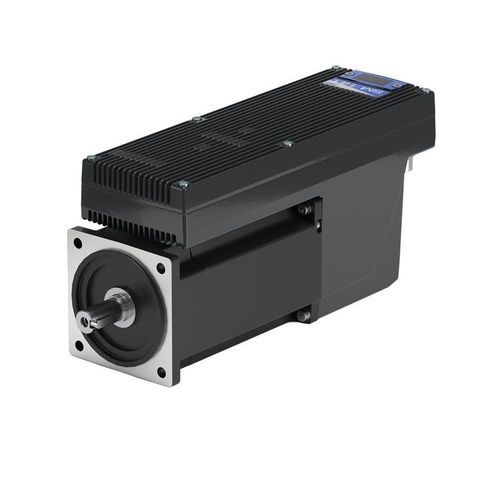

Servomoteur 24 V SM141

avec freincompactindustriel

Présentation
Les moteurs intelligents SM141 conçus par HSD pour l’usinage industriel des métaux et autres matériaux. Disponibles en deux variantes de puissance, adaptés aux équipements compacts nécessitant l’intégration Fieldbus et un frein en option.

Matériaux compatibles

• Verre
• Bois
• Pierre
• Composite

Principales caractéristiques

• Moteur intelligent pour opérations d’usinage CNC et automatisées
• Deux variantes de puissance : SM141 - 350W et SM141 - 450W
• Support Fieldbus : EtherCAT et CANopen
• Frein en option
• Dimensions compactes et masse réduite pour une intégration aisée
• Vitesse maximale de sortie : 5000 tr/min

Fiche technique
Modèle | SM141 - 350W | SM141 - 450W
Dimensions du corps [mm] | □ 80 x 125 | □ 80 x 125
Vitesse max. de sortie [tr/min] | 5000 | 5000
Couple nominal de sortie S1 [Nm] | 1.11 | 1.43
Puissance S1 | 350 | 450
Tension nominale [V] | 230AC | 230AC
Tension logique [V] | 24 | 24
Gearbox RATIO | 1 | 1
Fieldbus | EtherCAT - CANopen | EtherCAT - CANopen
Frein | Optionnel | Optionnel
Poids [kg] | 4.5 | 4.5

Applications typiques

• Usinage industriel de matériaux durs et tendres
• Découpe, façonnage et finition de verre, bois, pierre et composites
• Intégration dans broches CNC et unités d’usinage automatisées

Caractéristiques techniques

• Variantes : SM141 - 350W et SM141 - 450W
• Dimension du corps : □ 80 x 125 mm
• Vitesse maximale : 5000 tr/min
• Couple nominal S1 : 1.11 Nm (350W), 1.43 Nm (450W)
• Puissance S1 indiquée : 350 / 450 (valeurs selon fiche)
• Tension d’alimentation : 230 AC ; tension logique : 24 V
• Rapport de réduction : 1 ; Poids : 4.5 kg
• Interfaces Fieldbus : EtherCAT et CANopen ; frein disponible en option
