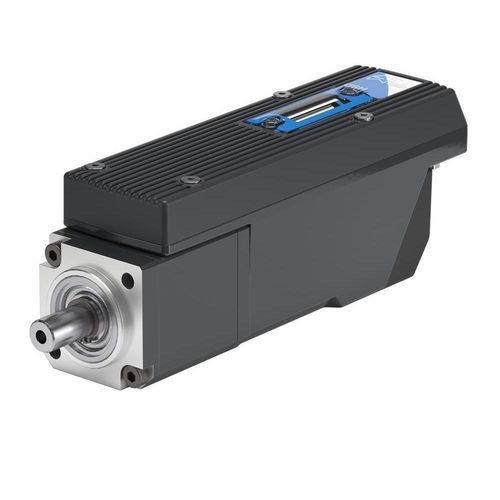

Servomoteur 24 V SM137

compactindustrielCANopen

Présentation
Le SM137 est un moteur intelligent compact conçu et fabriqué par HSD pour des applications d'usinage et d'entraînement intégrés en milieu industriel. La série conserve un encombrement mécanique constant de 40 x 60 mm tout en proposant plusieurs variantes de vitesse et de couple et des interfaces fieldbus pour l'intégration automatique.

Matériaux / Applications

• Verre
• Bois
• Pierre
• Composite

FICHE TECHNIQUE (variantes)
Modèle | SM137 - 100W | SM137 - 100W | SM137 - 100W
Dimensions du corps [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Vitesse max. de sortie [tr/min] | 800 | 625 | 200
Couple nominal de sortie S1 [Nm] | 1,5 | 2 | 6,2
Puissance S1 [W] | 100 | 100 | 100
Tension nominale [V] | 24 | 24 | 24
Tension logique [V] | 24 | 24 | 24
Rapport de boîte | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Frein | Non | Non | Non
Poids [kg] | 1 | 1 | 1

Caractéristiques techniques principales

• Modèle : SM137
• Puissance S1 : 100 W
• Encombrement : 40 x 60 mm (carré)
• Vitesses disponibles : 800 / 625 / 200 tr/min selon variante
• Couples nominaux S1 : 1,5 / 2 / 6,2 Nm selon variante
• Tensions : 24 V (alimentation et logique)
• Rapports disponibles : 1:6.25, 1:8, 1:25
• Interfaces fieldbus : EtherCAT, CANopen, RS485 pour intégration avec automates et contrôleurs de mouvement
• Frein : non intégré (freinage externe possible)
• Poids approximatif : 1 kg
