Automate programmable sur rail DIN CPU300

avec cartes d'E/S extensiblesur réseau EthernetCANopen

Présentation

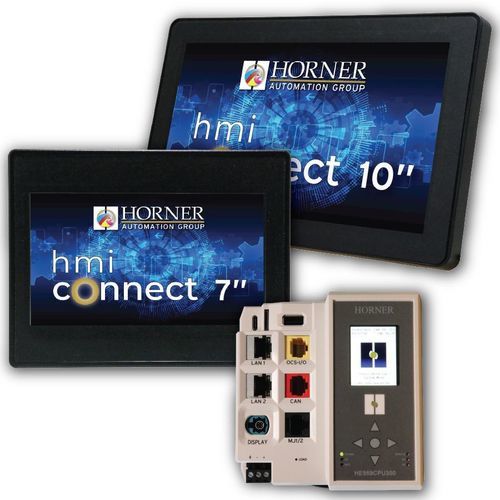

Le HE959CPU300 est un automate modulaire de classe Canvas conçu pour des applications nécessitant un HMI séparé. L'appareil ne possède pas d'E/S intégrées et utilise des modules OCS‑I/O amovibles pour la connexion capteurs/actionneurs, simplifiant le câblage. Les écrans HMI Connect (montés à distance) offrent des graphiques avancés et ne requièrent pas de configuration additionnelle pour les fonctions de base.

Caractéristiques principales

• Automate modulaire pour rail DIN sans E/S intégrées, avec écran local de configuration 2,2" (adresse IP, RUN/STOP, etc.).
• Système sur module (SOM) multi‑cœur offrant les performances de la classe Canvas.
• Connectivité : USB Type‑C, double port Ethernet 10/100 Mbps avec commutation intégrée.
• Expansion locale via OCS‑I/O ; compatible avec écrans HMI Connect (jusqu'à 3 écrans identiques à distance avec accessoire).

Spécifications - CPU300

• Classe contrôleur (processeur) : Canvas (double cœur)
• Mémoire logique & temps de scan : 2 Mo @ 0,02 ms/K
• E/S intégrées : aucune ; expansion locale : jusqu'à 8 modules ; expansion réseau OCS‑I/O : jusqu'à 16 bases × 8 modules
• Ethernet : 2 × 10/100 Mbps (commutateur intégré) ; USB Type‑C ; RS‑232/RS‑485 (RJ45 partagé) ; CAN : CsCAN, CANopen, SAE J1939
• Affichage local : 2,2" pour configuration ; prend en charge les écrans HMI Connect à distance (max 3 écrans identiques avec accessoire)
• Dimensions : 114,8 mm H × 74,3 mm L × 117,5 mm P ; montage sur rail DIN
• Alimentation : 10–30 VDC (1 A @ 24 V) ; Entrées : 12/24 VDC
• Fonctionnement : -10 °C à 60 °C ; 5–95 % HR non condensante ; indice environnemental : IP20 (automate)

Spécifications - HMI Connect

• Taille & résolution : 4" 480×272 ; 7" 800×480 ; 10" 1024×600 ; 15" 1024×768 ; High‑Bright 7" 800×480 ; High‑Bright 10" 1280×800
• Technologie : 4/7/10/15" TFT résistif ; High‑Bright 7"/10" IPS PCAP
• Luminosité : standard 300–500 cd/m² selon la taille ; variantes High‑Bright jusqu'à 1000 nits
• Montage & poids : montage en panneau ou VESA selon modèle ; dimensions et poids variables (voir fiche produit)
• Fonctionnement : standard -10 °C à 60 °C ; High‑Bright étendu (-40 °C à 80 °C ou -30 °C à 70 °C) ; indice environnemental : IP65 (standard) / IP67 (High‑Bright)

Gamme de modèles

• HE959CPU300 : CPU OCS‑I/O premium sans E/S intégrées ; écran local 2,2" et support d'écrans HMI Connect à distance
• Exemples d'écrans HMI Connect : HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

Accessoires HMI Connect

• HE-HMICBL-1M : câble 1 m pour écrans HMI Connect et High‑Bright IP67
• HE-HMICBL-3M : câble 3 m pour écrans HMI Connect et High‑Bright IP67
• HE-HMICBL-8M : câble 8 m pour écrans HMI Connect et High‑Bright IP67

Caractéristiques techniques

• Classe contrôleur : Canvas (double cœur)
• Mémoire logique & scan : 2 Mo, 0,02 ms/K
• Pas d'E/S intégrées ; expansion locale jusqu'à 8 modules ; expansion réseau jusqu'à 16 bases × 8 modules
• Ethernet : 2 × 10/100 Mbps (commutateur intégré) ; USB Type‑C ; RS‑232/RS‑485 ; CAN (CsCAN, CANopen, SAE J1939)
• Affichage local 2,2" ; prise en charge jusqu'à 3 écrans tactiles HMI Connect à distance (avec accessoire)
• Dimensions : 114,8 × 74,3 × 117,5 mm ; alimentation : 10–30 VDC (1 A @ 24 V)
• Plage de fonctionnement : -10 °C à 60 °C ; humidité 5–95 % non condensante ; automate IP20, écrans IP65/IP67 selon variante
