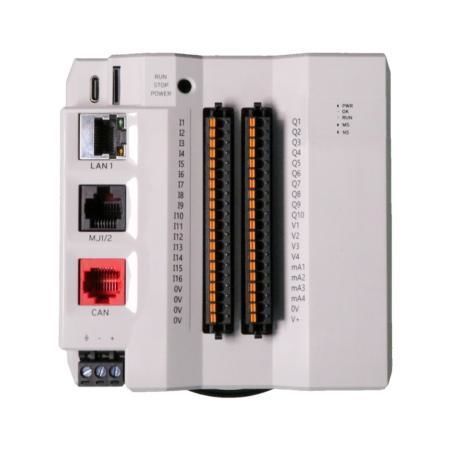

Unité de contrôle modulaire CPU250

TCP/IPsur rail DIN

Contrôleur modulaire monté sur rail DIN avec 34 points d'E/S intégrés et aucune interface opérateur.Extension des E/S locales à l'aide d'OCS-I/O.Présentation du contrôleur modulaire Horner. Ces contrôleurs sont parmi les plus flexibles disponibles - avec des composants individuels placés exactement là où vous le souhaitez - programmés comme un seul composant intégré à l'aide de notre logiciel tout-en-un gratuit, Cscape.Les contrôleurs modulaires sont montés sur rail DIN et prennent en charge les E/S encliquetées sur le côté, intégrées ou les deux à la fois. Cela signifie que tout le câblage des E/S peut être enfoui dans le panneau, ce qui, pour de nombreux clients, est l'approche préférée. La connectivité est étendue, tous les modèles prenant en charge les protocoles industriels, notamment Ethernet/IP (serveur UDP), Modbus TCP/IP (client/serveur), Modbus RTU (maître/esclave), CsCAN, FTP, ainsi que des protocoles supplémentaires en option : WebMI, CANopen (maître/esclave), BACnet (serveur - IP/MSTP), J1939.Tous les modèles prennent en charge l'USB-C pour la programmation. Les langages logiques pris en charge comprennent le Ladder traditionnel et la norme IEC 6-1131. Tous les modèles prendront en charge le service cloud OCS360 de Horner dans une future mise à jour - avec connectivité à distance, données push, stockage de données à long terme, dash-boarding, notifications d'alarme, et plus encore.Les CPU250 (34 E/S intégrées) sont des produits de classe Micro qui représentent un excellent rapport qualité-prix et sont conçus pour les applications où une IHM physique n'est pas nécessaire. Pour la prise en charge de HMI Connect, voir les modèles CPU260 & CPU300.CONTROLEURMémoire logique (Ladder/IEC)2MBVitesse de balayage logique0.4 mS/kBVariables (type de mot/type de bit)50 000/32 768 (16 384 ret)Prise en charge des virgules flottantesOui (64 bits)Boucles PID AutoTune(8 boucles)I/OB Points E/S intégrés34 E/S haute vitesse intégrées4 entrées (500 kHz) & 2 sortiesE/S analogiques intégréesjusqu'à 8 entrées & 8 sortiesType analogique intégré (entrée/sortie)0-10V, 4-20mA, 0-20mMémoire E/S totale (DI/DO/AI/AO)2048/2048/512/512Expansion E/S relais locale à faible coût8-32 relaisExpansion OCS-I/O locale7 modulesExpansion OCS-I/O réseau (maximum)7 modulesHERNET & INTERNEIProtocoles Ethernet industrielEthernet/IP (Serveur UDP), Modbus TCP (Client/Serveur)Autres protocoles EthernetBACnet (Serveur - IP/MSTP) opt, FTP (serveur), SMTP (client)Accès à distanceOCS360 Cloud Service, WebMI via HTML5, EnvisionRV PORTSUSB ET SERIEUSB Port de programmationUSB Ports CRS-232 et ports RS-4851 chacun sur RJ45 partagéRTU/Modbus (maître/esclave) & ASCIIYesCAN NETWORKINGProtocoles standardCsCANI/O Expansion, Peer-to-Peer MessagingYesProtocoles optionnelsCANopen, SAEJ1939 (opt)CARACTÉRISTIQUES PHYSIQUESEmplacement de montage typiqueRail DINHauteur (pouces/mm)4.917" / 124,9 mmLargeur (pouces/mm)4,504" / 114,4 mmProfondeur totale (pouces/mm)1,969" / 50 mmSPÉCIFICATIONS ET NORMES DE FONCTIONNEMENTAlimentation V (W), entrée V10-30VDC (15W), 12/24VDCO Température de fonctionnement-40° à 60°CHumidité relative (sans condensation)5 à 95%Réglementation environnementaleIP20Numéro de modèle : HE959CPU250Configuration : Comprend 8 entrées CC, 10 sorties CC, 8 entrées flexibles (numériques ou analogiques mA/V) et 8 sorties analogiques (4 x mA, 4 x V). Extensible avec jusqu'à 7 modules OCS-I/O supplémentaires.Caractéristiques principales / Spécifications techniques:Contrôleur modulaire monté sur rail DIN34 points d'E/S intégrésPas d'interface opérateur (pas d'IHM)Extension des E/S locales à l'aide d'OCS-I/O (jusqu'à 7 modules)Mémoire logique : 2MBFréquence de balayage logique : 0.4 mS/kB50.000 variables de type mot / 32.768 variables de type bit (16.384 retenues)64-bit Floating-Point Support8 AutoTune PID Loops4 High Speed Inputs (500 kHz), 2 High Speed OutputsUp to 8 Analog Inputs & 8 Analog Outputs (0-10V, 4-20mA, 0-20mA)Ethernet/IP, Modbus TCP, BACnet (opt), FTP, SMTPPort de programmation USB-CRS-232 & RS-485 (1 chacun, RJ45 partagé)CsCAN, CANopen, SAEJ1939 (opt)Montage sur rail DIN, indice IP20Température de fonctionnement : -40° à 60°CDimensions : 124.9 x 114,4 x 50 mm
