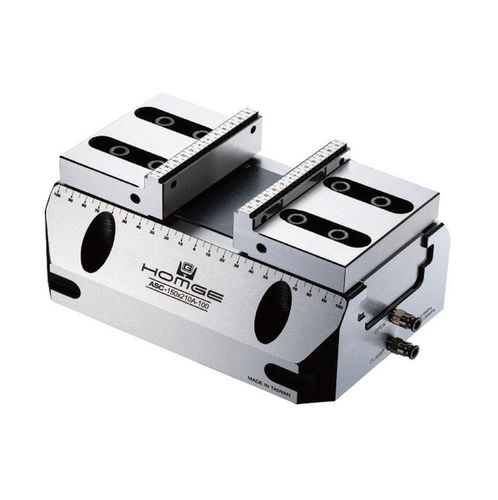

Étau pour machine-outil 5 axes ASC-150x210A-100

pour rectifieusepour fraiseusepneumatique

Vue d'ensemble
Mors pneumatiques auto-centrants 5 axes conçus pour la fixation automatisée dans des centres d'usinage CNC. Installation rapide, interface pneumatique standard, répétabilité ±0,015 mm, mécanisme à ressort conservant la tenue en cas de perte d'air, corps en acier allié et mors trempés, mors réversibles et à changement rapide pour une grande flexibilité.

Avantages

• Installation en un jour pour augmenter le taux d'utilisation des machines et garantir une qualité de livraison constante.
• Changement une-presse — activation par bouton/signal ; serrage ou desserrage en ≈1,5 s ; sans clé, interruption minimale.
• Précision garantie — répétabilité ±0,015 mm et force de serrage stable assurant une qualité uniforme et moins de retouches.
• Automatisation plug-and-play — interface pneumatique standard ; prise en charge de plusieurs mors sur un même CNC et intégration aisée aux robots pour un déploiement rapide.
• Serrage sûr en cas de panne — le mécanisme à ressort maintient la pièce même en cas de coupure d'air, protégeant le personnel et l'équipement.
• Construction durable — corps en acier allié et mors trempés préservant la précision initiale sous cycles intensifs, réduisant les coûts de maintenance.
• Fixation flexible — mors réversibles et à changement rapide s'adaptent rapidement à différentes pièces et permettent des évolutions futures.

Spécifications (tableau)
Modèle | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Poids (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

Accessoires

• Accessoires standard : 4 vis de positionnement.
• Accessoires optionnels : plaque de connexion.

Caractéristiques / Spécifications techniques

• Matériau du corps : S50C.
• Dureté des mors : HRC 48-50.
• Unités : mm.
• Répétabilité : ±0,015 mm.
• Temps serrage/desserrage : ≈1,5 s (activation par signal).
• Mécanisme de sécurité : ressort maintenant le serrage en cas d'absence d'air.
• Modèle exemple : ASC-150x210A-100.
• Poids (modèle indiqué) : 17,5 kg.
