Étau pour fraiseuse ND-G
pour machine-outilà double serragepneumatique

Étau pour fraiseuse - ND-G - HOMGE MACHINERY IND. CO., LTD. - pour machine-outil / à double serrage / pneumatique
Étau pour fraiseuse - ND-G - HOMGE MACHINERY IND. CO., LTD. - pour machine-outil / à double serrage / pneumatique
Étau pour fraiseuse - ND-G - HOMGE MACHINERY IND. CO., LTD. - pour machine-outil / à double serrage / pneumatique - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HOMGE MACHINERY IND. CO., LTD.

Caractéristiques

Applications
pour fraiseuse, pour machine-outil
Type
à double serrage
Actionnement
pneumatique
Autres caractéristiques
en acier trempé, à haute pression, double, pour forte charge, à double serrage, en fonte ductile
Force de serrage maximale

Min: 32 kN

Max: 39 kN

Ouverture

4 mm
(0 in)

Poids

Min: 45 kg
(99,208 lb)

Max: 65 kg
(143,3 lb)

Description

Présentation
  • Mors double pneumatique à haute force avec hauteur fixe pour montage en ligne ; cylindre garanti 3 ans.
  • Conçu pour un serrage sécurisé de deux pièces, réglage rapide et maintenance réduite.


Caractéristiques
  • Peut retenir deux pièces de tailles différentes ; compense une tolérance jusqu'à 2 mm entre les pièces.
  • Des cylindres spéciaux à haute force fournissent un effort de serrage réglable de 0 à 4000 kg selon le modèle et le matériau.
  • Corps en fonte ductile FCD 60 pour rigidité et précision ; glissières durcies à HRC 50 pour stabilité dimensionnelle à long terme.
  • Bouton de réglage de la pression pour ajustements rapides sur machine.
  • Conception de cylindre à faible taux de panne et entretien aisé.
  • Dispositif de sécurité maintenant la force de serrage environ 20 minutes en cas de coupure d'air.
  • Course de la mâchoire mobile : 4 mm.


Matériau et dureté
Matériau : fonte ductile FCD 60. Dureté des glissières : HRC 50.

Spécifications (Unité : mm)
Modèle | A | B | C | D | E | F | G | H | I | J | K | Max. Force de Serrage | Course de Serrage | Poids (kg)
ND-4"G | 195 | 150±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 | 15 | 48 | 3300 kg | 4 mm | 45
ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 | 15 | 55 | 4000 kg | 4 mm | 65

Accessoires standard
  • 2 cales d'alignement
  • 4 brides de serrage
  • 1 poignée


Caractéristiques techniques
  • Modèles disponibles : ND-4"G, ND-5"G.
  • Force de serrage max. : ND-4"G = 3300 kg ; ND-5"G = 4000 kg.
  • Course de serrage : 4 mm (les deux modèles).
  • Matériau : fonte ductile FCD 60 ; glissières durcies à HRC 50.
  • Permet de maintenir deux pièces avec une différence dimensionnelle jusqu'à 2 mm.
  • Cylindres réglables haute force (0–4000 kg) pour s'adapter au matériau de la pièce.
  • Inclut bouton de réglage de pression et dispositif de sécurité maintenant le serrage en cas de perte d'air (~20 min).

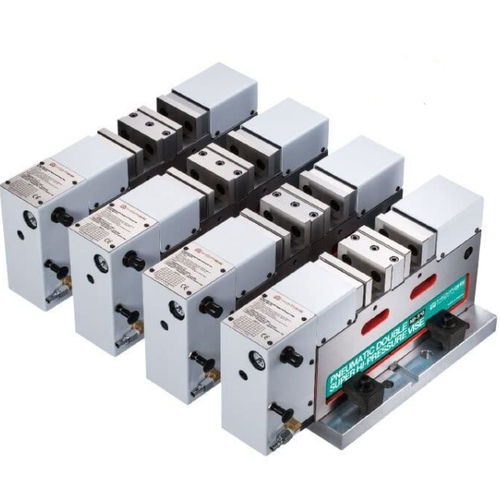

  • Hauteur fixe permettant l'installation côte à côte de plusieurs mors pour les lignes de production.
  • Poids : ND-4"G = 45 kg ; ND-5"G = 65 kg.
