Plaque d'adaptation pour système de centrage et bridage au point zéro M-52/96(8056H)-90

pour table rotative

Aperçu produit

• Installation rapide : Grande répétabilité du point zéro réduisant les temps de changement et d'alignement pour accélérer la mise en service des machines.
• Structure très rigide : Coulée en une seule pièce en fonte ductile (FCD70) pour une bonne absorption des vibrations et une stabilité thermique, atténuant les résonances d'usinage ; montée sur table rotative 4ème axe, elle améliore le support et la résistance aux efforts de coupe pour une qualité d'usinage constante.
• Modularité : S'intègre aux plaques maîtres standards M-52x52 (8001) et M-96x96 (8051) ; compatible avec des étaux auto-centreurs (ASC-S, ASC-M), étaux compacts 5 axes (ACK-), dispositifs de serrage supérieurs ou plaques de fixation personnalisées pour des configurations de bridage variées.

Application / Visuel

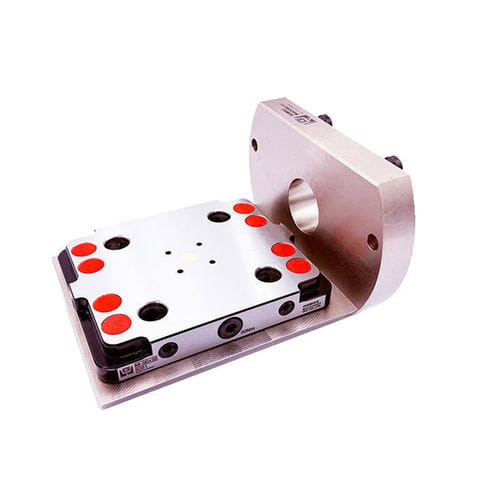

Plaque adaptatrice en L pour système de changement rapide zéro-point, conçue pour convertir des centres d'usinage 3 axes verticaux en applications de bridage horizontal. Matériau : Fonte ductile (FCD70).

Tableau modèles
Model | LxWxH | Pull Studs | Standard with | Weight (kg)
M-52/96(8056H)-90 + 8001 | Ø210x150x237 | M-52x52PS | Plaque rectangulaire — M-52x52 (8001) x 1pc / M-52x52 (8001G) x 1pc | 15.9
M-52/96(8056H)-90 + 8051 | Ø210x150x237 | M-96x96PS | Plaque rectangulaire — M-96x96 (8051) x 1pc / M-96x96 (8051G) x 1pc | 18.6

Caractéristiques techniques

• Unité : mm
• Matériau : Fonte ductile (FCD70)
• Modèle compatible : M-52/96(8056H)-90 (configurable avec les plaques 8001 ou 8051)
• Dimensions totales (adaptateur + plaque) : Ø210 x 150 x 237 mm (pour les configurations listées)
• Tiges de serrage : M-52x52PS ou M-96x96PS selon la plaque
• Contenu standard : Plaque rectangulaire M-52x52 (8001) ou M-96x96 (8051); versions G prises en charge
• Poids (avec plaque) : 15.9 kg (avec 8001) / 18.6 kg (avec 8051)
• Usage prévu : Intégration aux systèmes de changement rapide zéro-point, étaux auto-centreurs, dispositifs de serrage supérieurs et plaques d'outillage personnalisées pour un bridage rapide et répétable.
