Unité de centrage et bridage au point zéro à plaques M-52x52(7062G)doublemodulaireà système de serrage multiple
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Autres caractéristiques
- à plaques, double, modulaire, à système de serrage multiple, pour machine-outil, à plaque de serrage modulaire, à plaque de serrage, à serrage multi-position, à grande précision, pour usinage 5 axes
Description
Présentation
Caractéristiques
Caractéristiques techniques
Images produit
Accessoires et documentation
- Conçue pour monter plusieurs étaux 5 axes sur une même configuration d'usinage.
- Peut également être installée sur les montages et tombstones clients comme solution de serrage multiple / point zéro.
Caractéristiques
- Conception modulaire : assemblage rapide et reconfigurable selon les besoins de production.
- Compatible avec machines 3, 4 et 5 axes ainsi qu'avec plateaux d'indexage, adaptée à un large éventail d'applications d'usinage.
- Positionnement haute précision pour un serrage exact des pièces.
- Serrage direct de la pièce : simplifie la préparation, réduit les temps de réglage et augmente le débit d'usinage.
- Utilisation et maintenance faciles.
Caractéristiques techniques
- Modèles : M-52x52(7062G), M-96x96(8062G)
- Unité : mm
- M-52x52(7062G) — L×l×H : 208×104×30 mm ; Pull Studs : M-52x52PS ; Perçages de fixation : 186×82 ; Poids : 4.6 kg
- M-96x96(8062G) — L×l×H : 384×192×30 mm ; Pull Studs : M-96x96PS ; Perçages de fixation : - ; Poids : 14 kg
Images produit

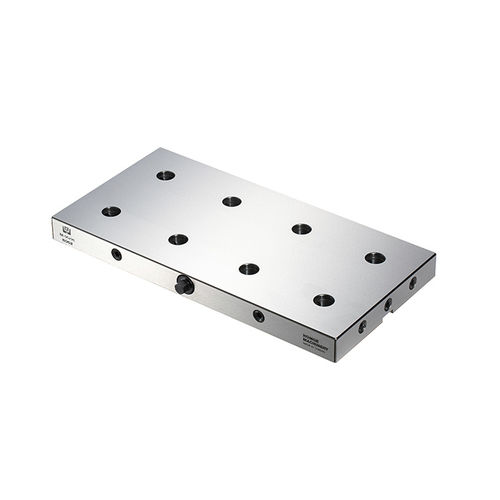

- Images disponibles montrant la plaque multi-positions rectangulaire en configuration double station et exemples de montage machine.
Accessoires et documentation
- Fiche technique et PDF produit disponibles sur demande.
