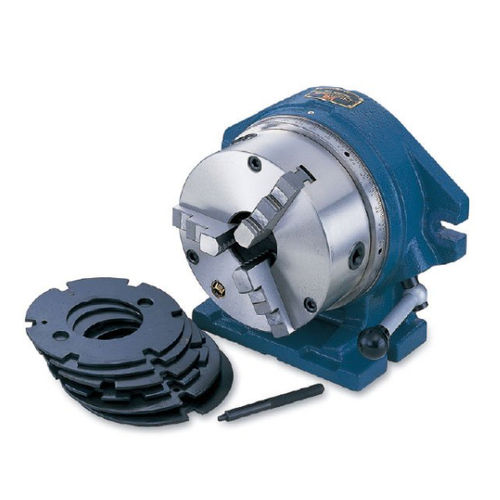

Indexeur CC series

Modèle : CC-6", CC-8" L'entretoise d'indexation simple peut être montée sur des fraiseuses, des perceuses et d'autres machines-outils où un dispositif d'indexation est nécessaire. Les mandrins à 3 mors des modèles CC-6" et CC-8" ont un grand alésage traversant de 44 mm et 63 mm respectivement. Ces entretoises d'indexation sont conçues pour être utilisées en position horizontale ou verticale. La plaque d'indexation principale comporte 24 divisions et est fixée de manière permanente à l'intérieur de l'indexeur. Des divisions de 2, 3, 4, 6, 8 et 12 peuvent également être obtenues en utilisant les sous-plaques, qui peuvent être installées rapidement en suivant ces étapes : Ouvrir le couvercle arrière Insérer la plaque Fermer le couvercle Ouvrez la poignée de verrouillage Déplacez la tige de division de manière à la séparer de la plaque maîtresse. Tournez le mandrin. Lorsque la plaque principale et la sous-plaque sont alignées, la goupille se verrouille automatiquement dans la fente. Fixez la poignée de verrouillage, prête à être usinée. REMARQUE : le " Manuel d'utilisation et d'entretien " est inclus pour référence
