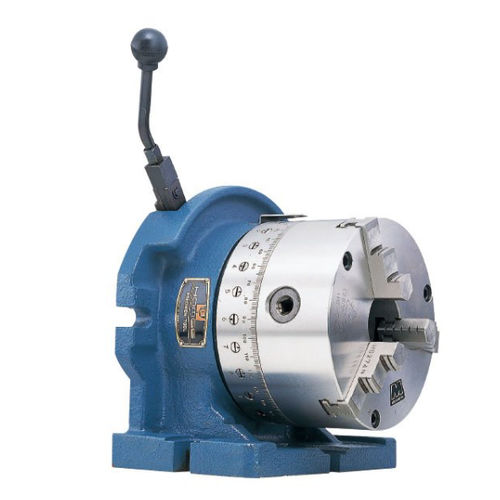

Diviseur pour machine-outil HSD-7

pour machines

Présentation
Diviseur compact destiné aux opérations d'indexation sur fraiseuses, perceuses et machines à mortaiser. Options de division directe : 2, 3, 4, 6, 8, 12, 24.

Fonctionnalités

• Précision d'indexation élevée pour les opérations d'usinage
• Manœuvre par levier en une action pour un indexage rapide
• Fonctionnement manuel économe en énergie

Accessoire en option

• Mandrin 3 mors 7"

Important
Pour les opérations répétées, assurez-vous de toujours ramener le levier en position de départ (serrée) après chaque division avant la suivante.

Manœuvre

• Réglez la division requise en tournant les goupilles sélectrices d'un demi-tour avec un tournevis.
• Déplacez le levier dans le sens horaire pour désarrimer la table et la faire tourner jusqu'à la division sélectionnée.
• Le piston arrête la table sur la division choisie.
• Ramenez le levier à sa position initiale pour serrer la table avant de commencer l'usinage.

Sélection facile des positions de division
Les divisions se règlent rapidement en tournant les goupilles sélectrices d'un demi-tour avec un tournevis.

Positionnement en une action
Le levier permet un indexage d'une seule main : libérer, indexer, puis ramener pour serrer.

Précautions

• Ne manipulez pas le levier tant que le diviseur n'est pas solidement fixé sur la table de la machine.
• Ramenez toujours le levier en position serrée après chaque mouvement pour éviter les blocages.
• Si le levier se bloque suite à une mauvaise manipulation, placez la goupille sélectrice en position de passage pour libérer le levier — ne forcez pas.
• Ne commencez pas l'usinage tant que le piston n'a pas arrêté la rotation de la table et que le levier est serré.

Caractéristiques techniques

• Modèle : HSD-7
• Matériau : fonte ductile (FCD 55)
• Unités : mm / in
• Divisions directes : 2, 3, 4, 6, 8, 12, 24
• C : 138 mm (5 7/16 in)
• D1 : 192 mm (7 9/16 in)
• E1 : 230 mm (9 1/16 in)
• E2 : 80 mm (3 5/32 in)
• L1 : 260 mm (10 1/4 in)
• L2 : 160 mm (6 1/4 in)
• L3 : 273 mm (10 3/4 in)
• L4 : 132 mm (5 13/64 in)
• Diamètre intérieur d2 : 56 mm (2 1/4 in)
• Charge admissible : 50 kg
• Poids : 32 kg
